透明网桥自学习转发帧解题记录

2021-12-6 1:51:56

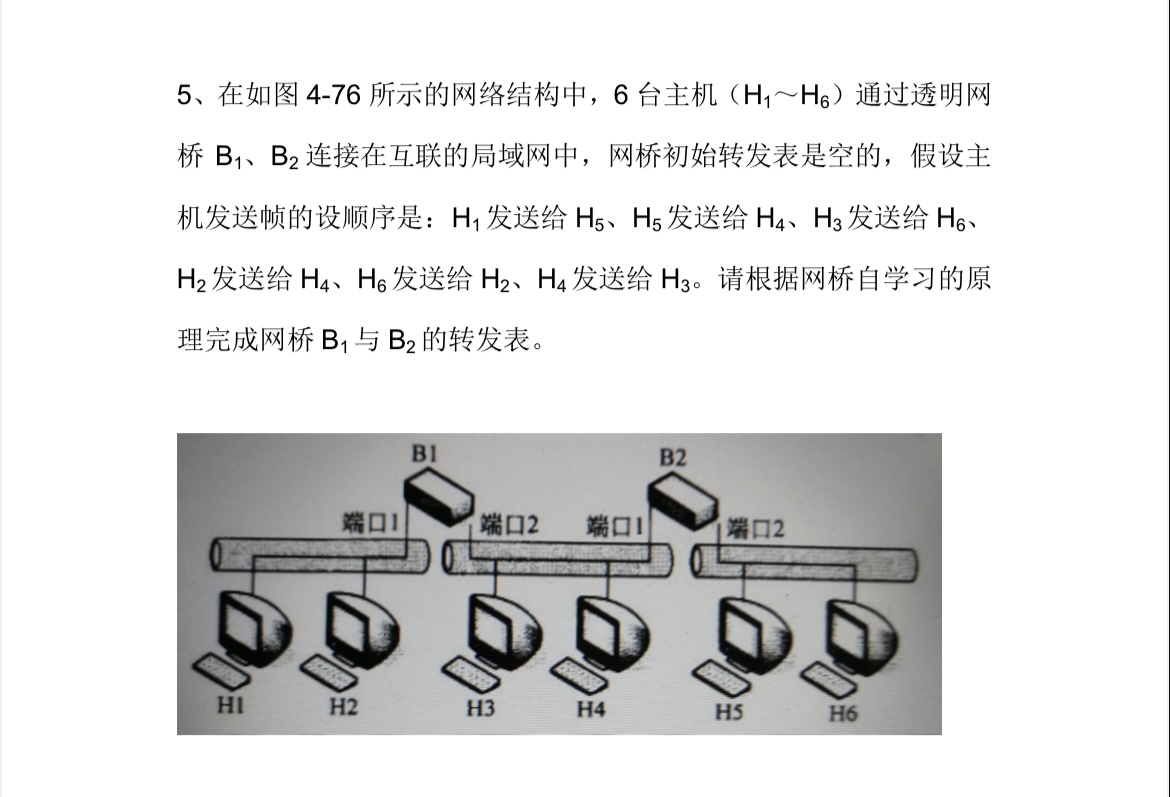

题目:6台主机(H1~H6)通过透明网桥B1、B2连接在互联的局域网中,网桥的初始转发表是空的,假设主机发送帧的顺序是:H1发送给H5,H5发送给H4,H3发送给H6,H2发送给H4,H6发送给H2,H4发送给H3。根据网桥自学习的原理完成网桥B1与B2的转发表。

解析:
H1->H5
H1主机发出帧,同一网段下的H2主机和网桥B1的端口P1都能接收到此帧。网桥B1接收到此帧后,查找转发表中是否有目的地址H5的记录,但是此时转发表为空,那就先在B1转发表中记录下地址H1的端口为P1。然后将此帧从另一端口即P2转发出去,这时网桥B2便可以从P1端口接收到此帧,网桥B2接收到帧后查找转发表是否有地址H5,没有找到,所以也在B2转发表中记录下地址H1的端口为P1。

H5->H4
H5主机发出帧,同一网段下的H6主机和网桥B2的端口P2都能接收到此帧。网桥B2查找转发表中是否有目的地址H4的记录,没有找到,就将地址H5和端口P2记录到B2的转发表中。然后将此帧从B2的另一端口即P1转发出去,网桥B1通过端口P2接收到此帧,网桥B1查找转发表,找不到目的地址H4,在B1转发表中记录下地址H5的端口为P2,然后将此帧从另一端口转发出去。

H3->H6
H3主机发出帧,同一网段下的H4主机、网桥B1的端口P2、网桥B2的端口P1都可接收到此帧。先讲B1,网桥B1接收帧后查找转发表中是否含有地址H6,没有找到,记录下地址H3的端口为P2,然后将此帧从另一端口转发出去。然后讲B2,网桥B2接收到此帧后查找转发表是否含H6,没有找到,记录地址H3和端口P1,将此帧从另一端口转发出去。

H2->H4
主机H2发出帧,同一网段下H1主机和网桥B1的端口P1都可接收到此帧。网桥B1接收到帧后在转发表中查找是否含有目的地址H4,没有找到,记录地址H2的端口P1到B1转发表中,然后将此帧转发。网桥B2通过端口P1接收到此帧,查表,不含H4,记录下地址H2和端口P1,转发此帧。

H6->H2
H6主机发出帧,同一网段下H5主机和网桥B2的端口P2可接收到此帧。网桥B2收到帧后查表,查到目的地址H2的端口为P1,因为和接收到此帧的端口P2不一致,可知H2不在同一网段下,那么就将此帧转发。网桥B1通过端口P2接收到此帧,查表,目的地址H2的端口为P1。与接收到此帧的端口P2不一致,可知所处网段不同,所以还是得将此帧进行转发。

H4->H3
主机H4发出帧,同一网段下主机H3、网桥B1的端口P2、网桥B2的端口P1可接收到此帧。先讲B1,网桥B1接收到帧后查表,目的地址H3的端口为P2,和我们接收到此帧的端口一致,那么此帧可丢弃,然后在B1转发表中记录下地址H4和端口P2。再讲B2,网桥B2接收到帧后查表,目的地址H3的端口为P1,与接收到此帧的端口一致,丢弃此帧,在B2转发表记录下地址H4和端口P1。

答案:
B1转发表
帧发送 目的地址 端口 处理
H1->H5 H1 P1 转发,入表
H5->H4 H5 P2 转发,入表
H3->H6 H3 P2 转发,入表
H2->H4 H2 P1 转发,入表
H6->H2 H6 P2 转发,入表
H4->H3 H4 P2 入表,丢弃

B2转发表
帧发送 目的地址 端口 处理
H1->H5 H1 P1 转发,入表
H5->H4 H5 P2 转发,入表
H3->H6 H3 P1 转发,入表
H2->H4 H2 P1 转发,入表
H6->H2 H6 P2 转发,入表
H4->H3 H4 P1 入表,丢弃

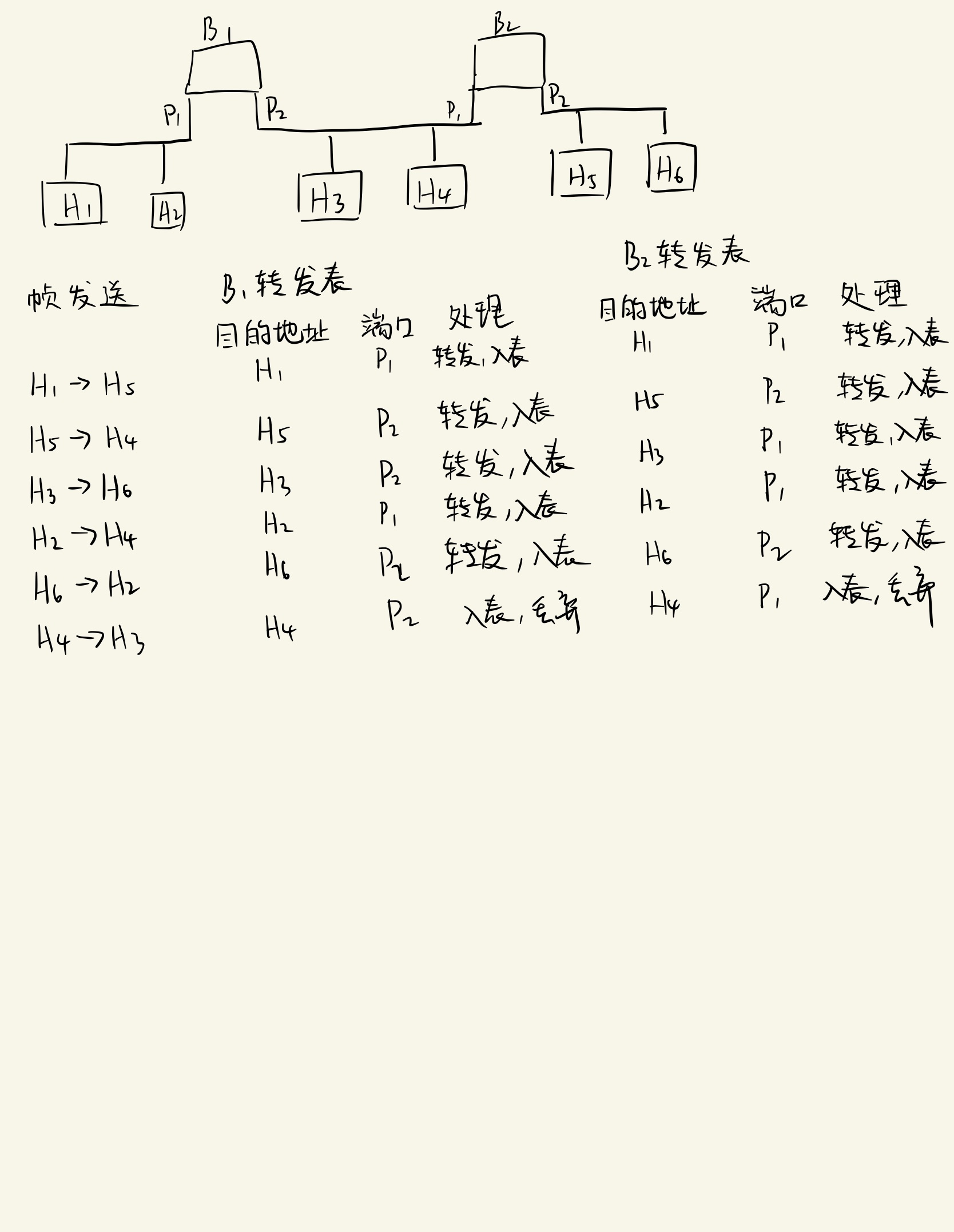

草图
