CAD学习技巧

2021-12-9 20:59:47

1、CAD画线辅助输入框的调出与关闭,对我自己电脑,应该是使用FN+F12快捷建,单调使用F12会不起作用;

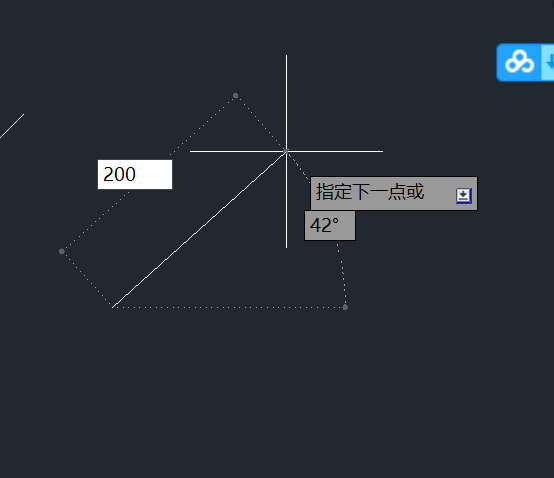

2、在画线辅助输入的时候,线的长度输入好后,使用TAB键切换到角度输入框,然后回车完成线条的绘制。

在辅助功能开启的情况下,可以直接输入画线快捷命令line或者l,即可实现快捷绘制。

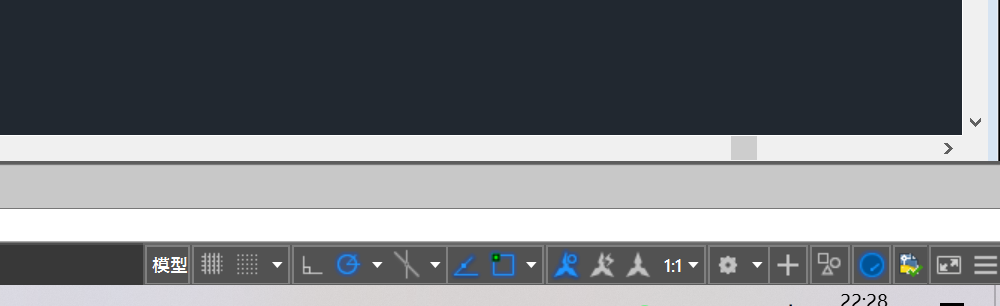

在绘制直线的过程中,如果打开了极轴追踪,会自动捕捉零度和90度角度,在辅助状态栏中,看看是否极轴追踪已经打开,具体如下:

如果显示的是蓝色,说明相应的辅助工具已经打开。

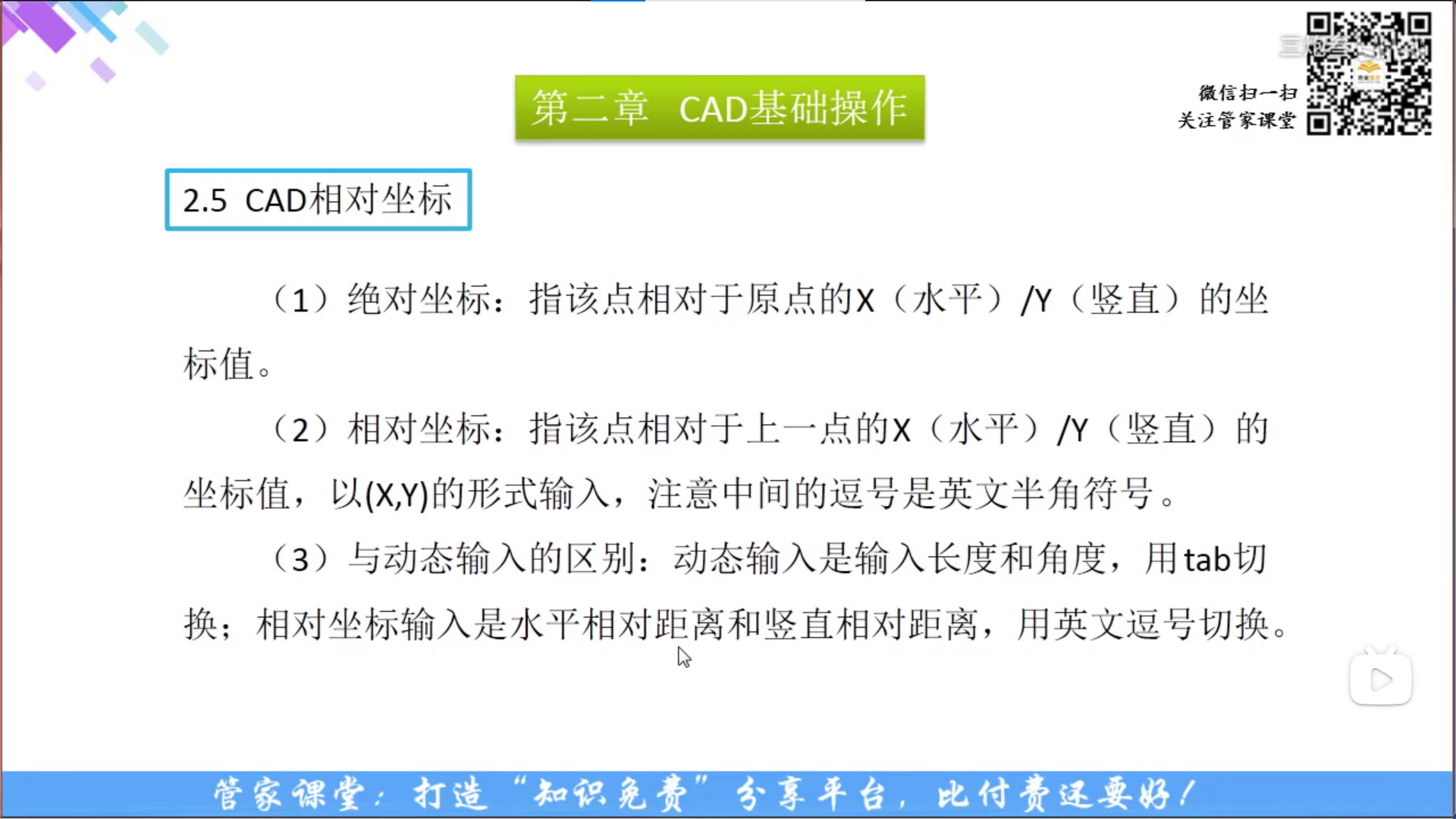

在CAD中画相对坐标,可以在数值框中输入x,y坐标值即可,先输入x,然后输入逗号(,),记得是在英文状态下输入,然后输入Y即可。如下:

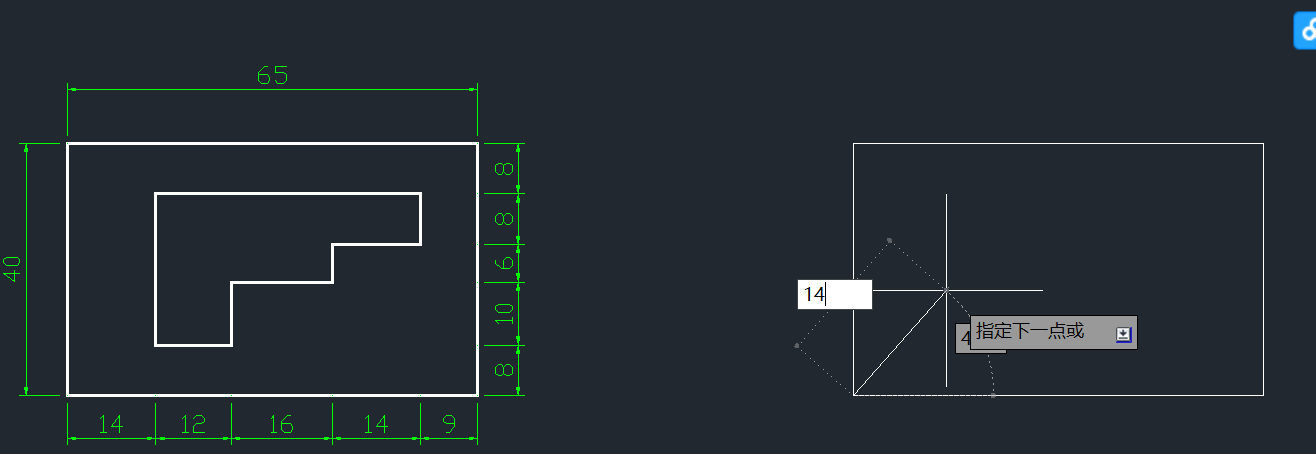

在这个14后面,在输入一个逗号,即可输入Y值,确定相对坐标。
