实验环境：Packet Tracer

---

前言

本次实验主题为通过设置动态路由协议OSPF，实现PC可经由路由器转发ping通不同网段的Server。实验内容来自课堂。本文仅对实验步骤做记录。

---

一、背景知识

OSPF开放最短路径优先协议是典型的链路状态协议， 是目前应用最广泛的内部网关路由协议之一。

二、建立网络拓扑

添加1台计算机；

添加1台服务器；

添加1台三层交换机3560；

添加2台路由器2811。

在R0、R1中分别添加1个WIC-2T网卡模块（先关闭路由器，添加完成后再开启）。

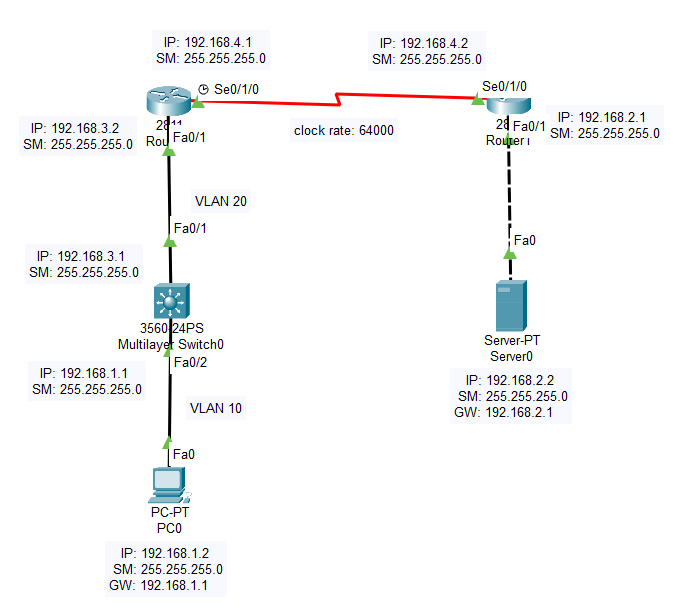

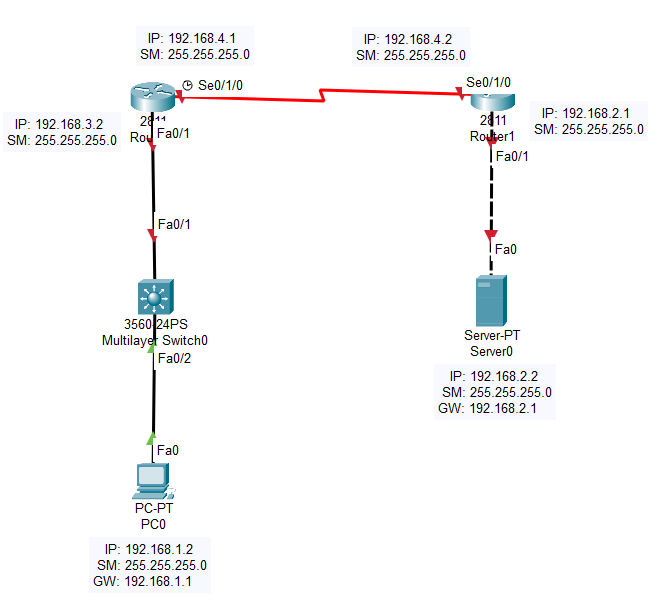

如下图建立网络拓扑，使用直通线、DCE串口线、交叉线连接好设备。

设置IP和SM、GW。记得开启路由器的端口，路由器R0与R1的串口配置时钟频率设置为64000。

这部分设置有疑问可以去看实验九。

三、三层交换机的端口设置

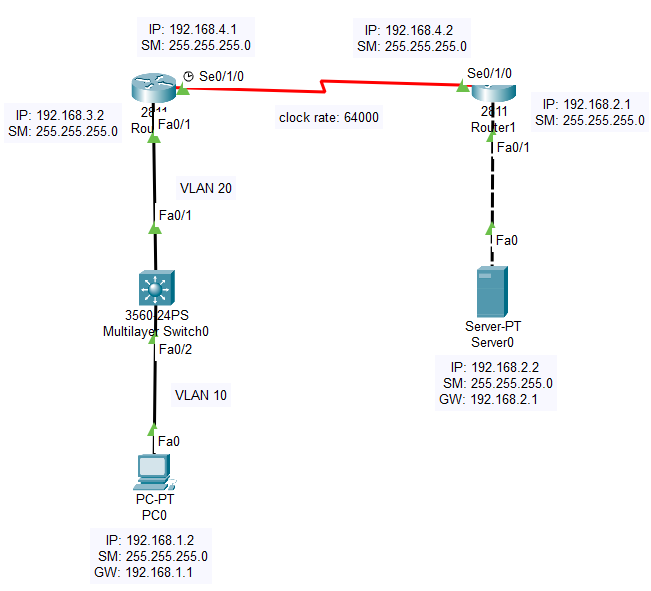

3.1 创建VLAN

在三层交换机上创建Vlan10（连接PC）和Vlan20（连接R0）。

代码如下：

Switch>enable
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name vlan10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name vlan20
Switch(config-vlan)#exit

3.2 交换机的VLAN端口分配

代码如下：

Switch(config)#interface fa0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface fa0/1
Switch(config-if)#switchport access vlan 20
Switch(config-if)#no shutdown
Switch(config-if)#exit

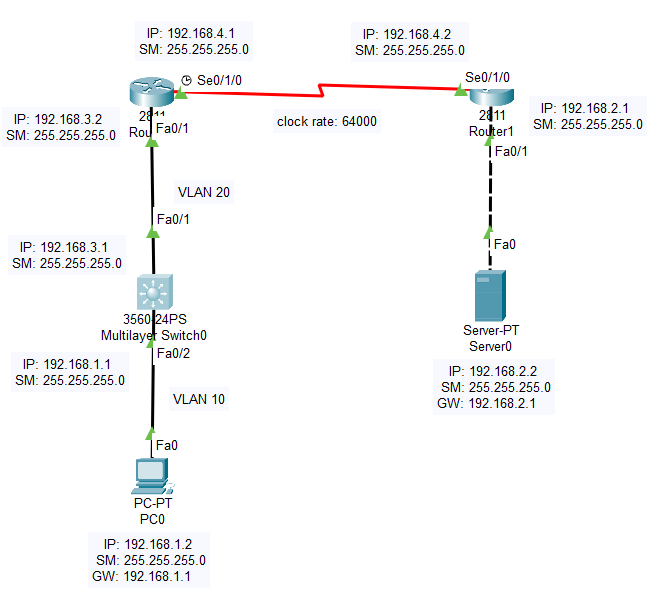

3.3 配置网关IP/SM

代码如下：

Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#no shutdown		//	不要忘记再次开启VLAN端口（之前开过了这里也要开），否则将影响通信
Switch(config-if)#exit
Switch(config)#interface vlan 20
Switch(config-if)#ip address 192.168.3.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit

四、配置路由协议

4.1 三层交换机

三层交换机有路由功能，在本实验中可以当路由器使用。

代码如下：

Switch(config)#ip routing									//	启动IP路由功能
Switch(config)#router ospf 1								//	启动OSPF路由进程
Switch(config-router)#network 192.168.1.0 0.0.0.255 area 0	//	配置参与OSPFv2路由协议的接口范围，使之能接收和发送OSPF更新信息
Switch(config-router)#network 192.168.3.0 0.0.0.0 area 0
Switch(config-router)#end

4.2 路由器

在R0中：

Router>enable
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0
Router(config-router)#network 192.168.4.0 0.0.0.255 area 0
Router(config-router)#end

在R1中：

Router>enable
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 192.168.4.0 area 0
Router(config-router)#network 192.168.4.0 0.0.0.255 area 0
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0
Router(config-router)#end

五、查看路由配置

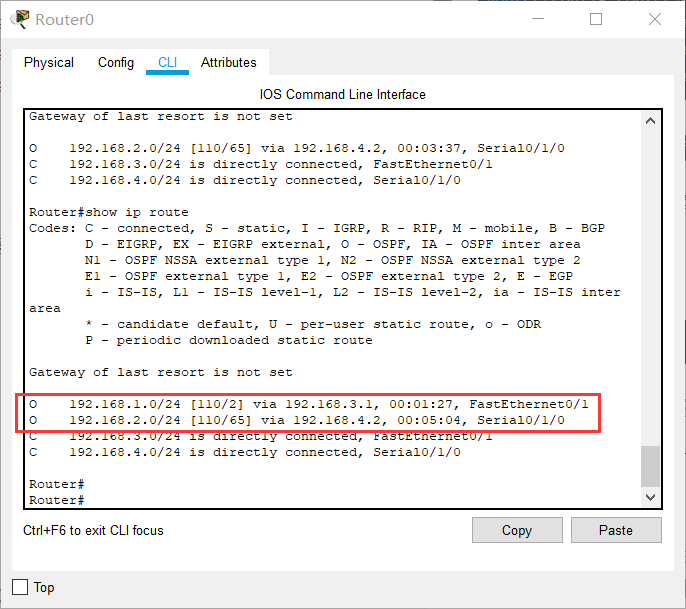

通过一段时间的信息交换，路由器建立了完整的路由表信息，通过show ip route查看路由表信息。

代码如下：

Router#show ip route

在R0中可以查看到两个OSPF协议信息。

六、Ping测试

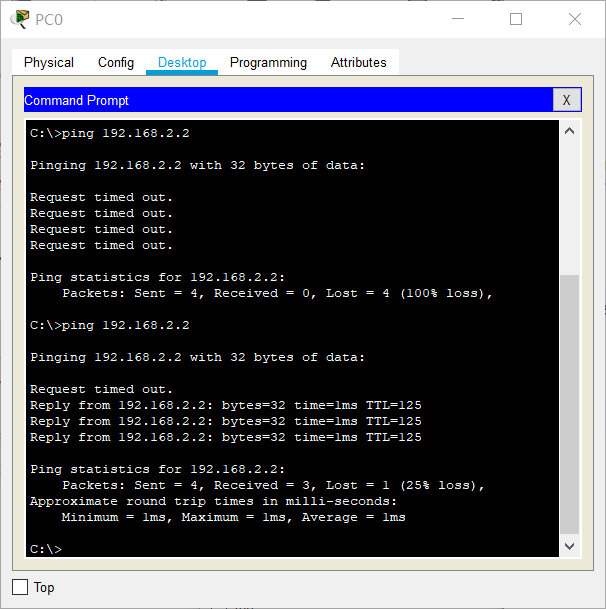

使用PC与Server做ping测试，可ping通。

一开始ping不通是因为我没有设置Server的IP/SM/GW，被自己无语到（擦汗）。

---

总结

本次实验省略掉的一些非关键步骤的操作过程描述，在我之前发的其他几篇实验报告中有写。

本次实验通过设置动态路由协议OSPF，实现PC可经由路由器转发ping通不同网段的Server。主要步骤有建立网络拓扑、三层交换机的端口设置（创建VLAN、分配VLAN端口、配置网关IP/SM）、配置路由协议（三层交换机、路由器）。完成以上步骤后，可以查看路由器的路由配置，并进行ping测试，如果路由配置正确，并且PC可以ping通与其处于不同网段的Server，本次实验就做完了。
