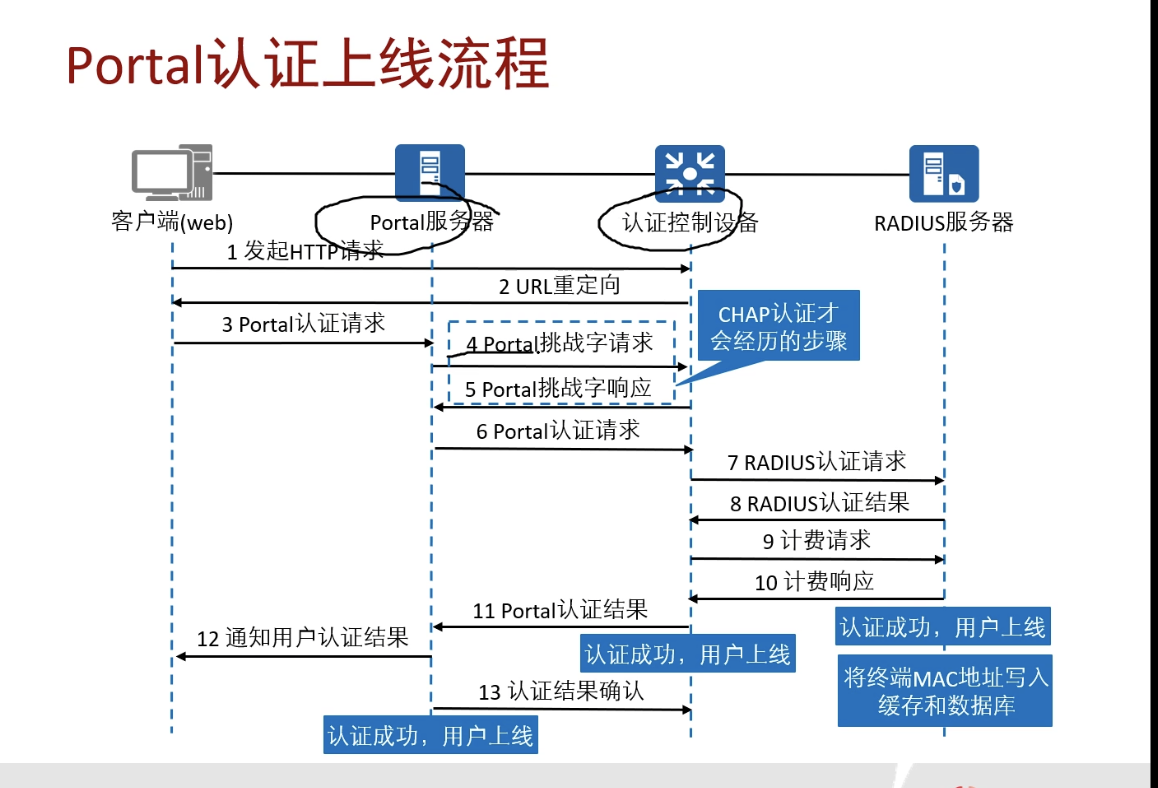

portal服务器和radius服务器都在AGcontroller上面

上图没有倒数第二个命令

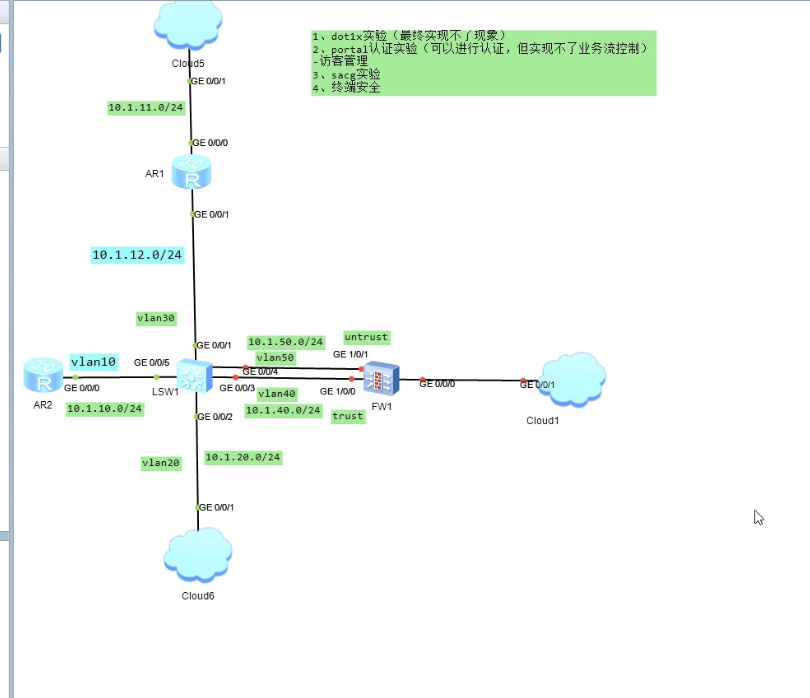

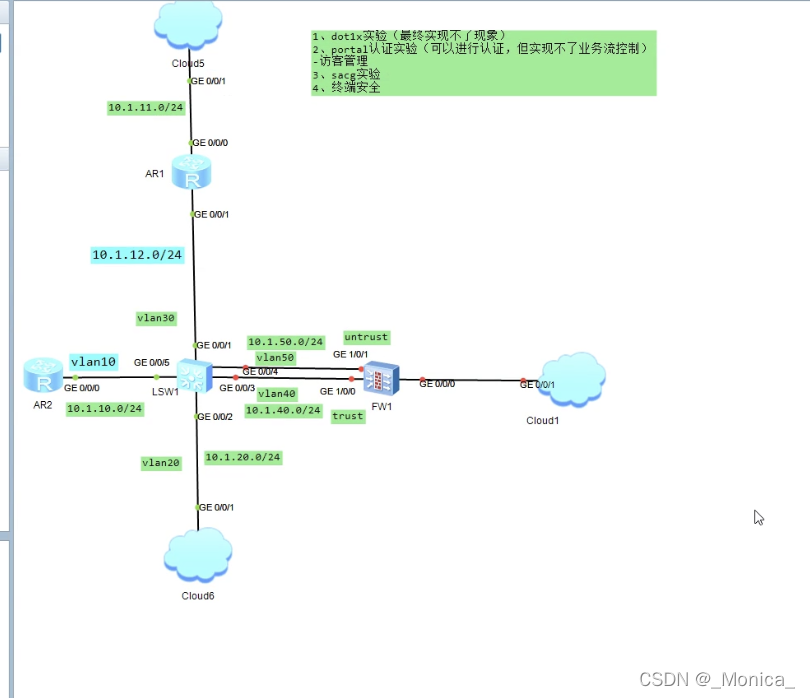

拓扑图

基础配置，ip，ospf等，使得cloud6即win7能够与cloud5即AGcontroller ping通

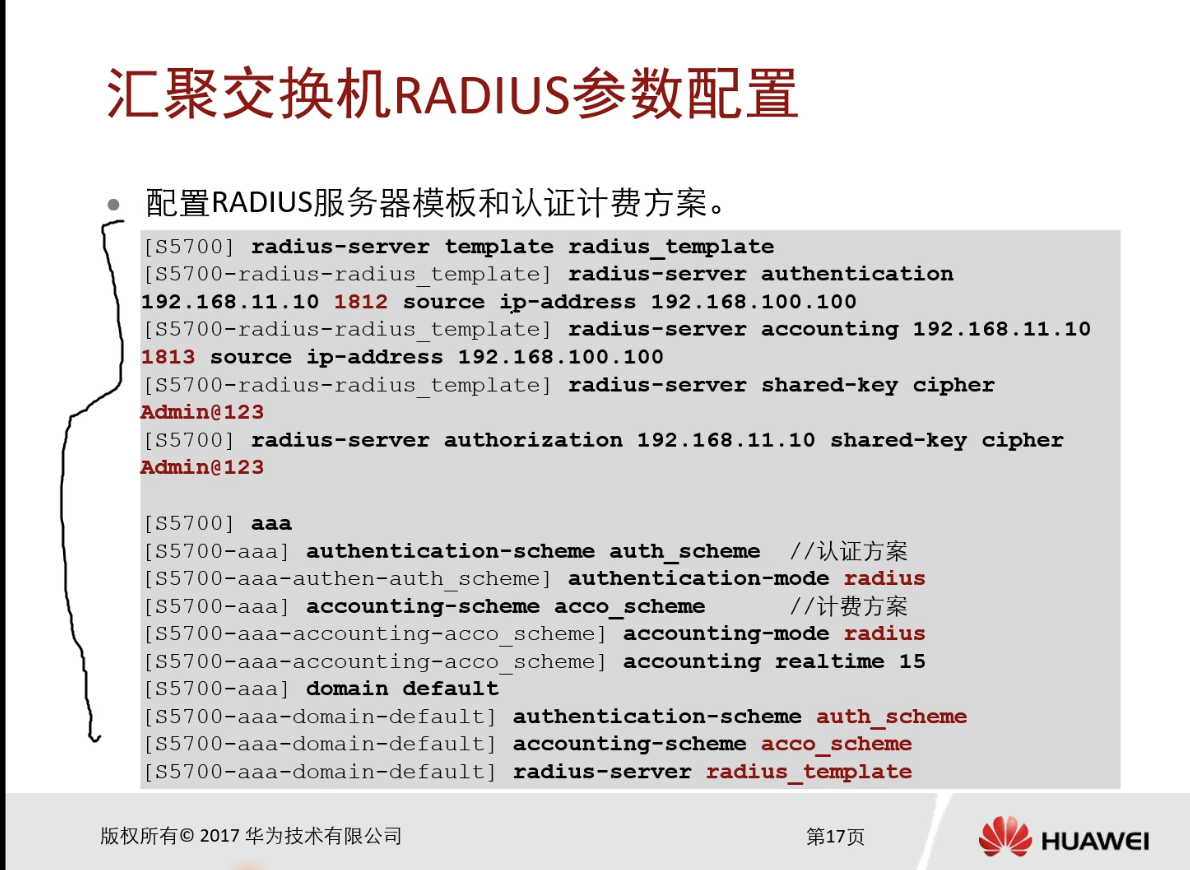

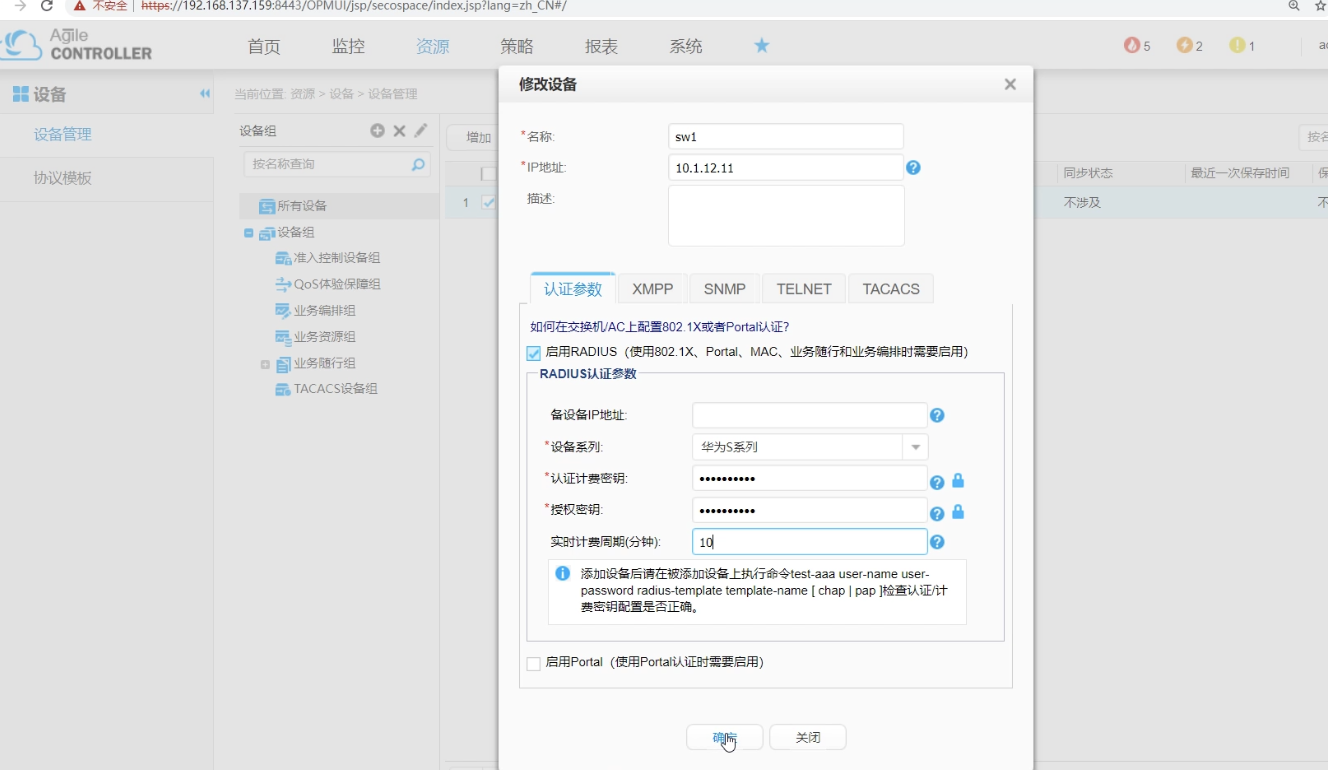

在LSW1上配置radius、portal

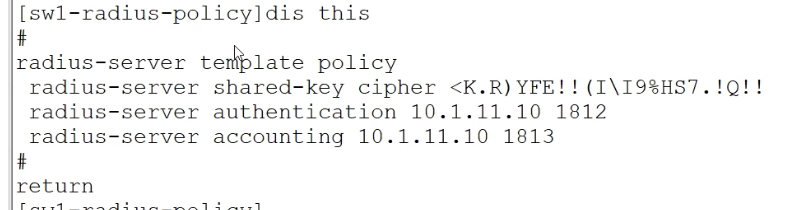

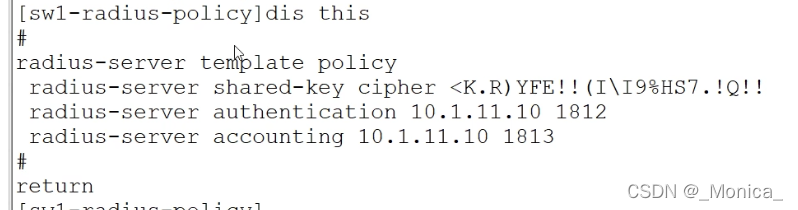

radius




配置授权

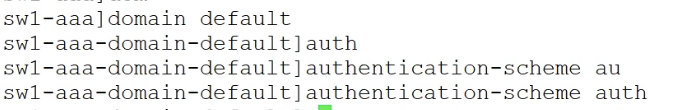

认证方案设置为radius


计费方案

使用radius计费

计费间隔时间



认证模版

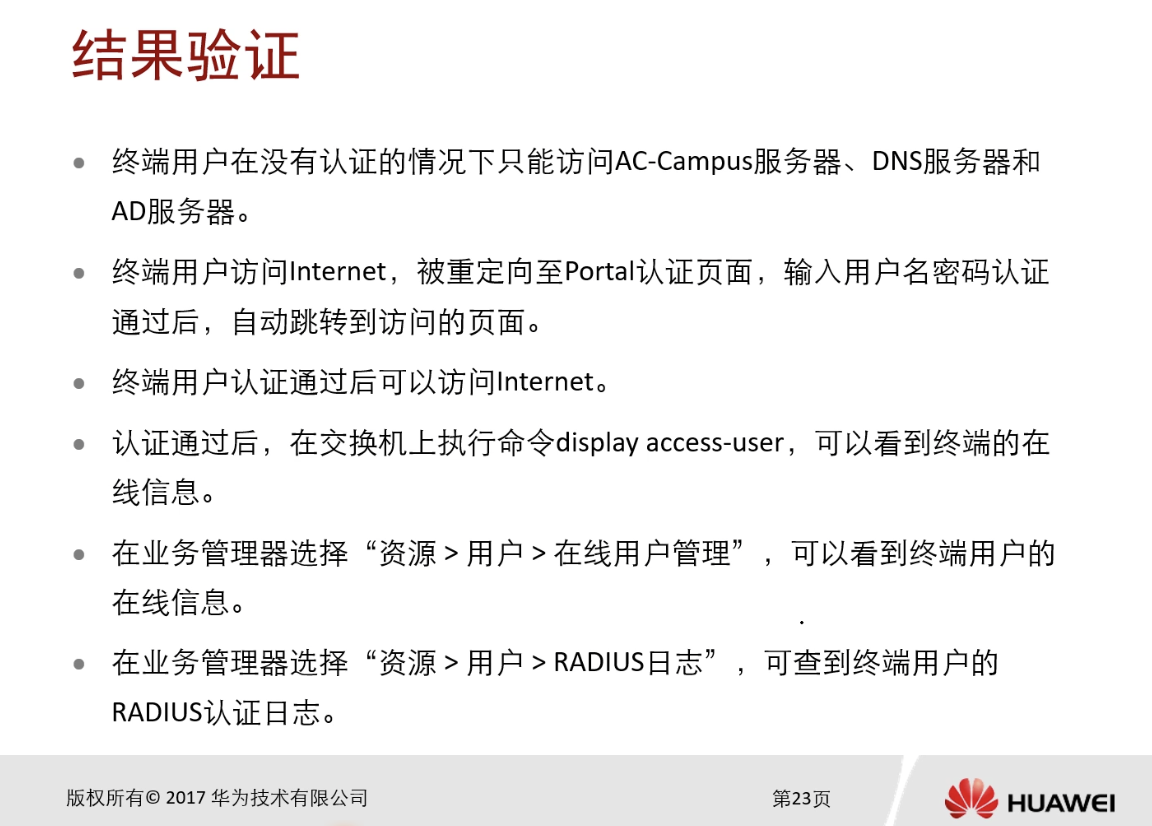

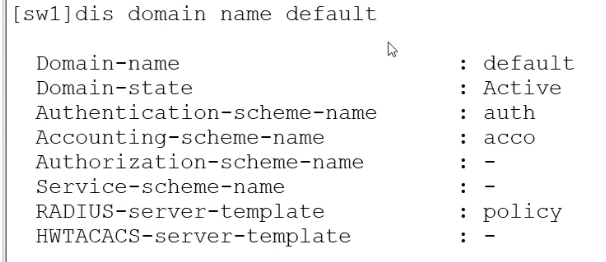

检查

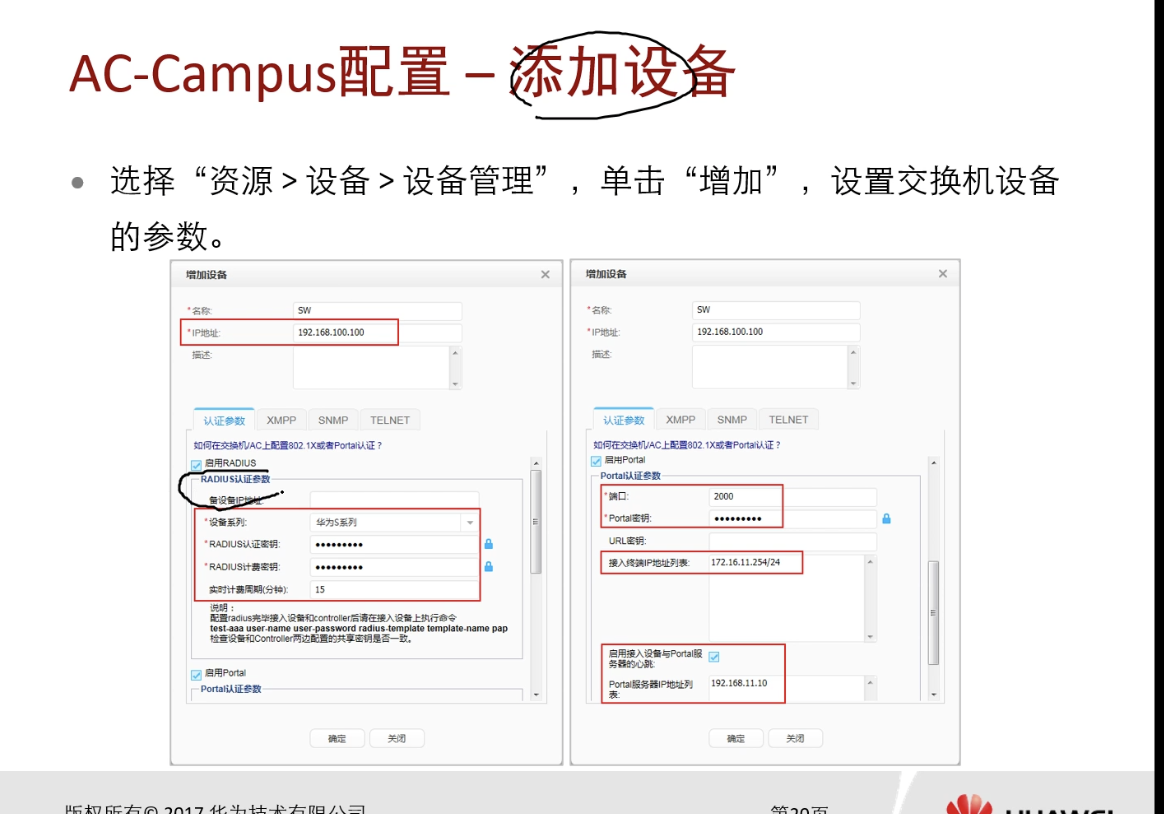

这个地址为接入交换机与AG controller连接的借口地址

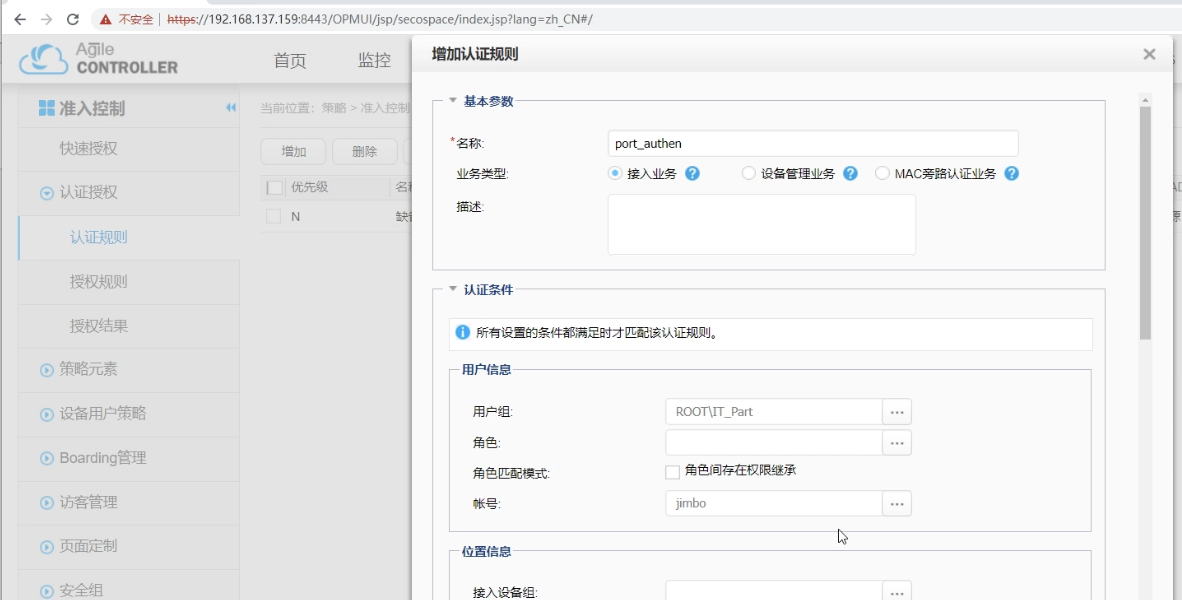

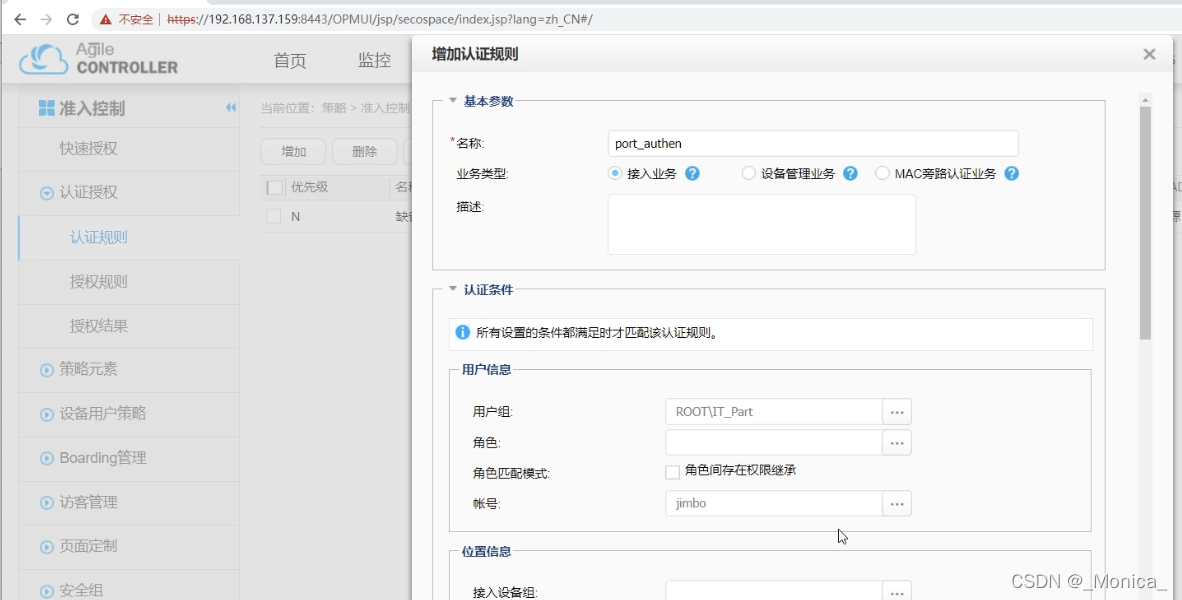

设置认证规则

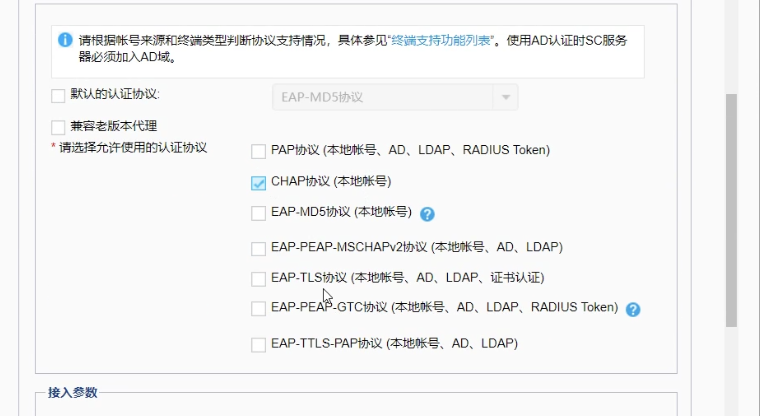

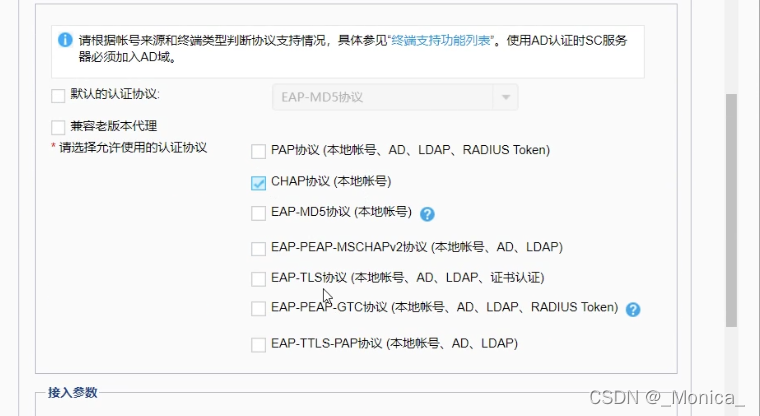

还有PAP协议

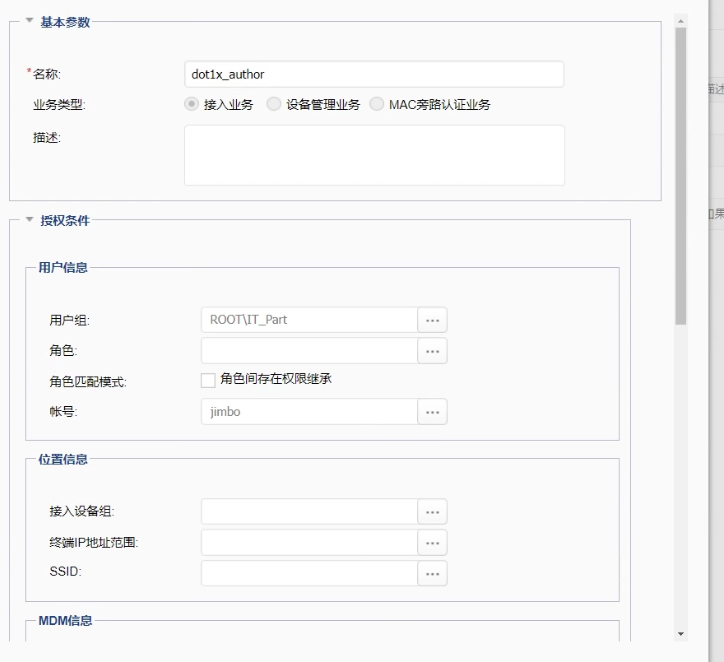

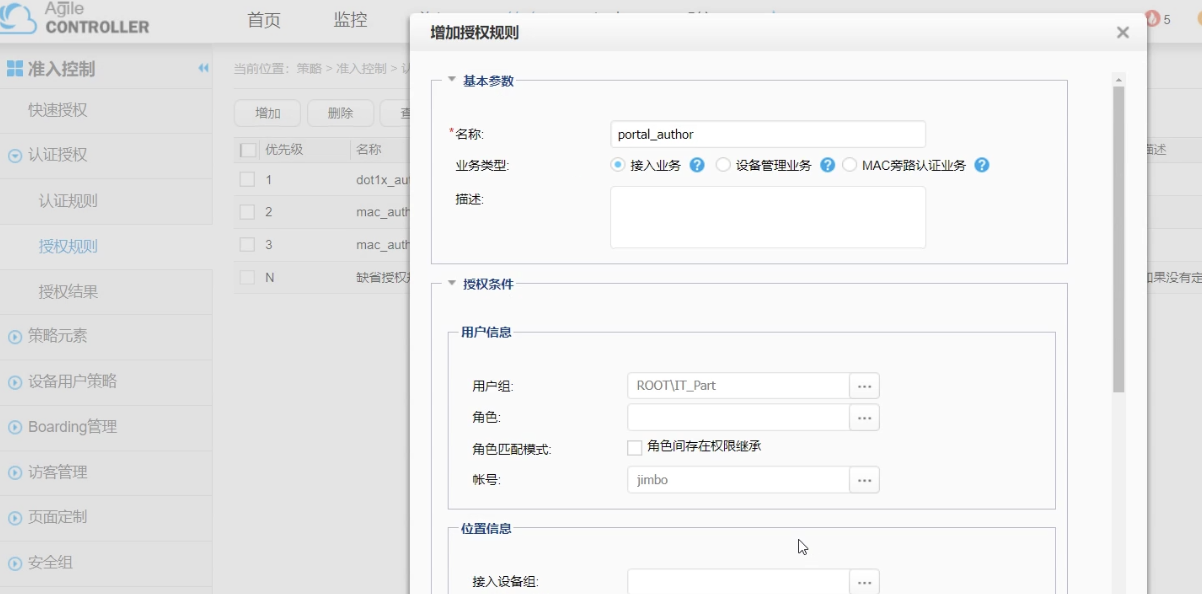

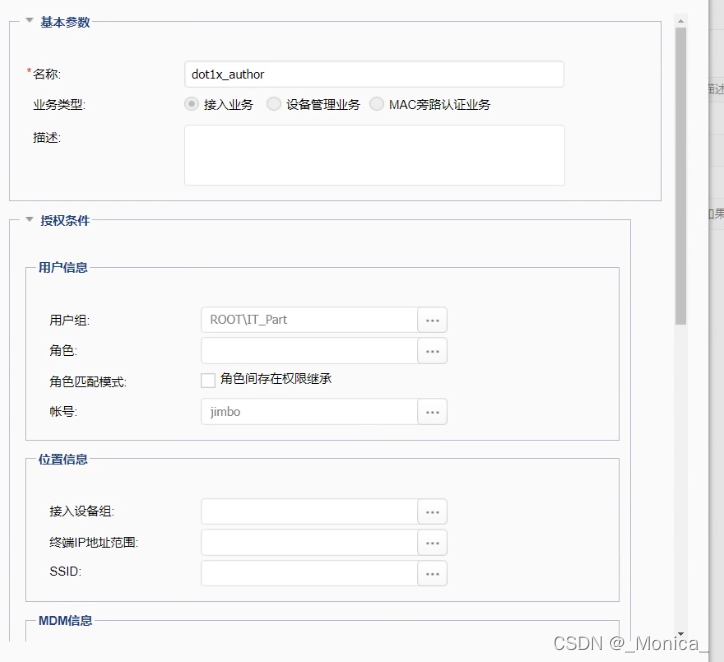

授权规则

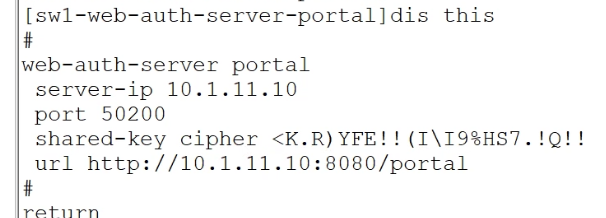

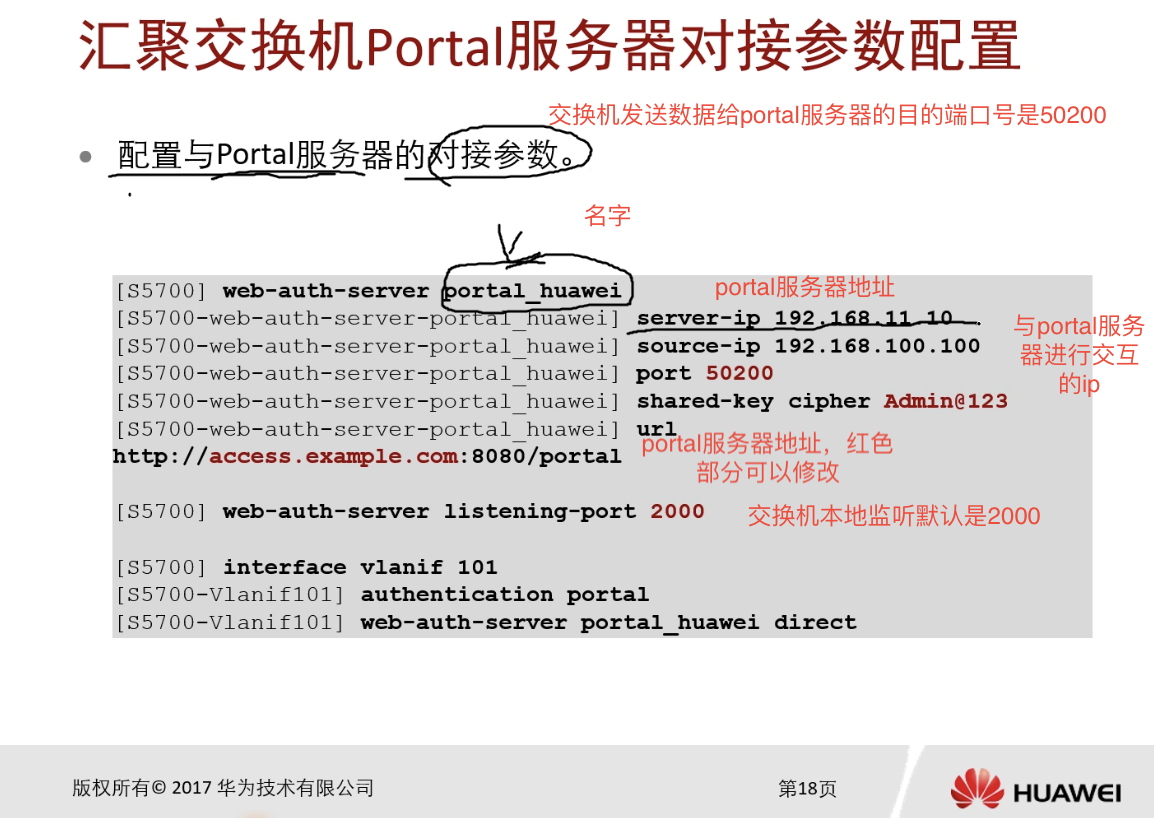

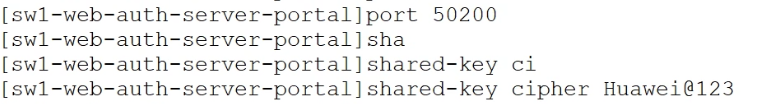

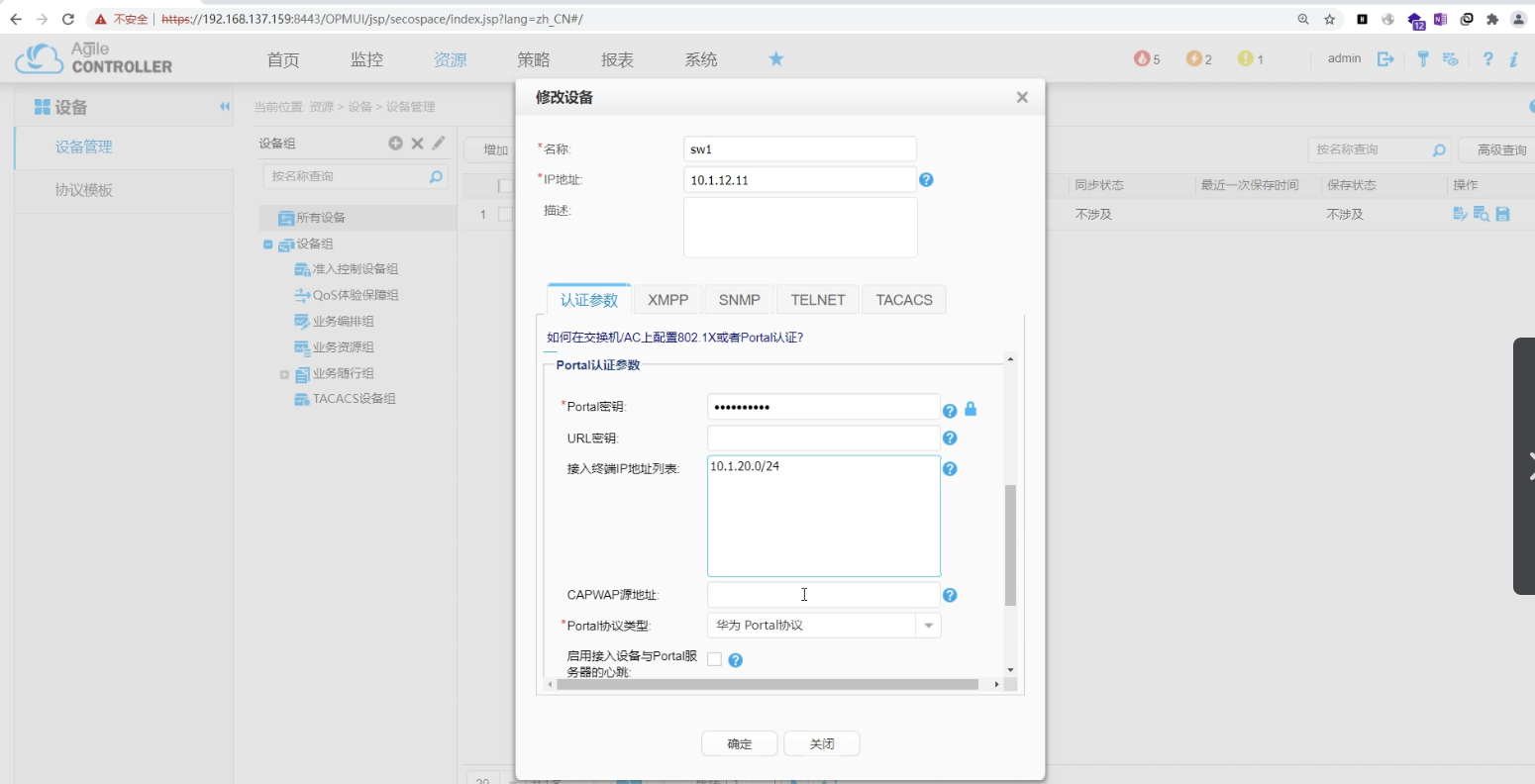

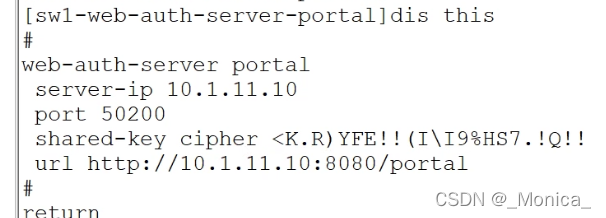

配置portal

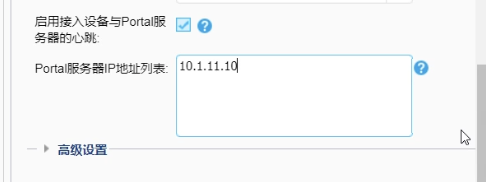

ip为portal服务器地址

检查

接着

进入另外一个模式

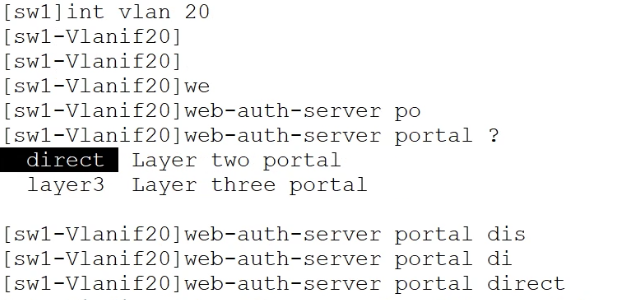

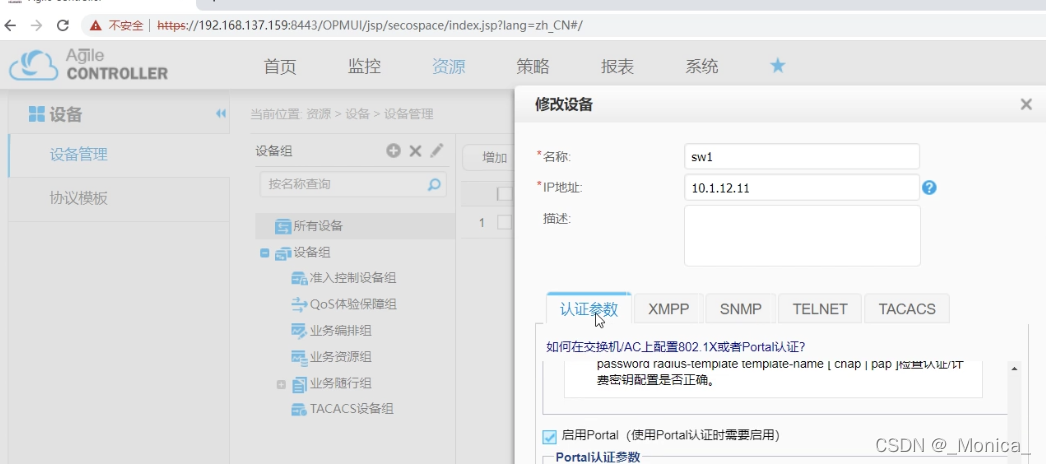

启用portal

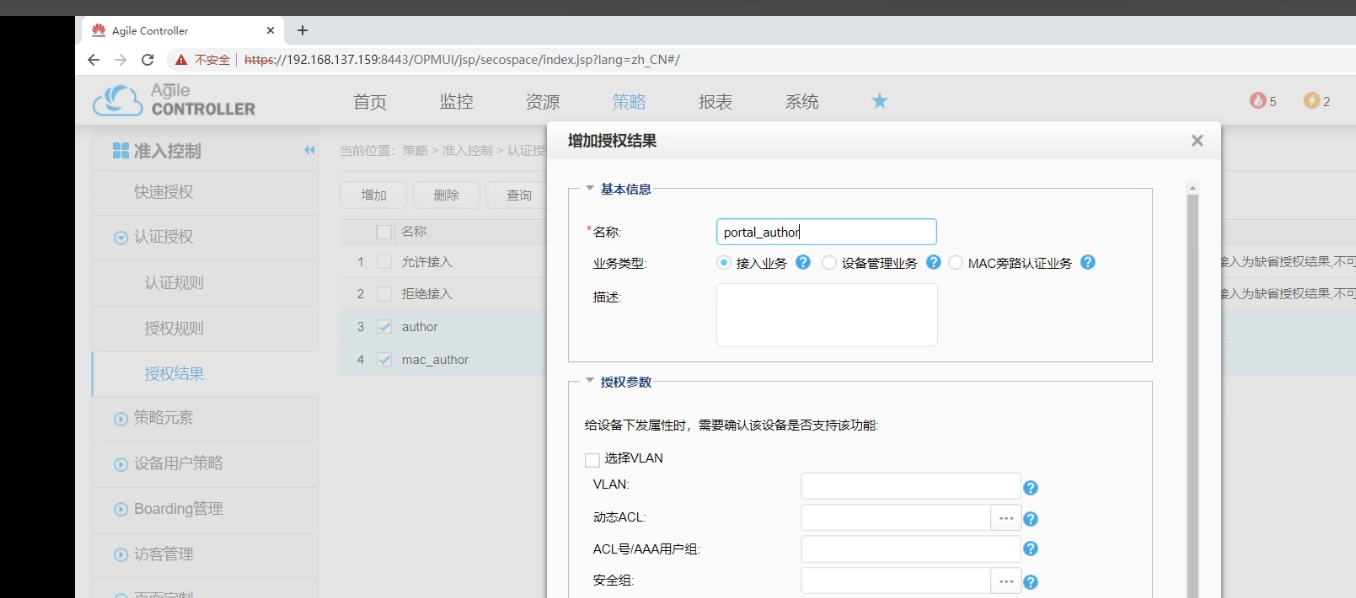

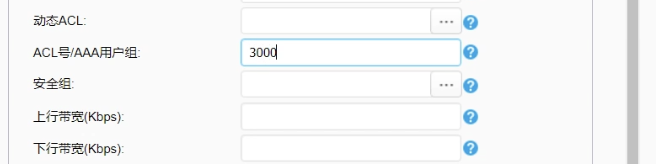

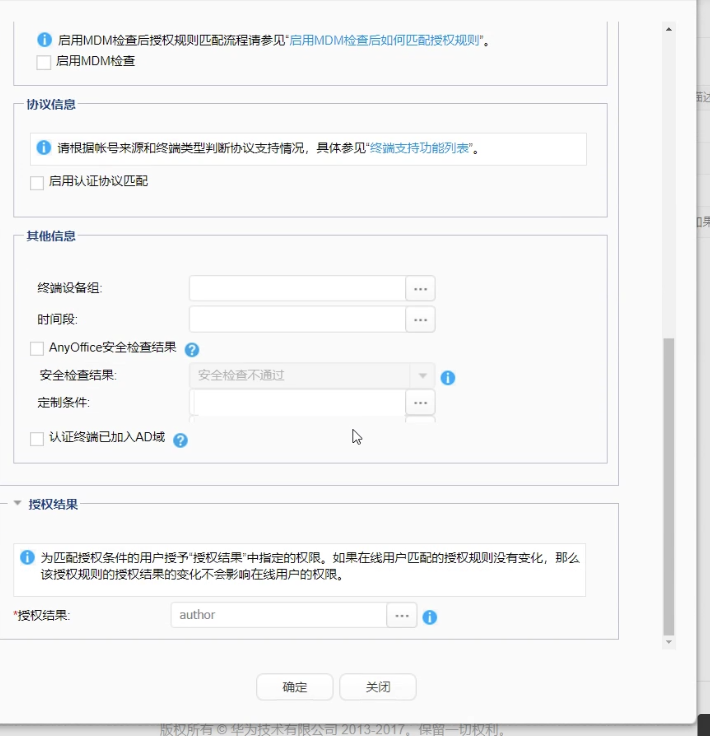

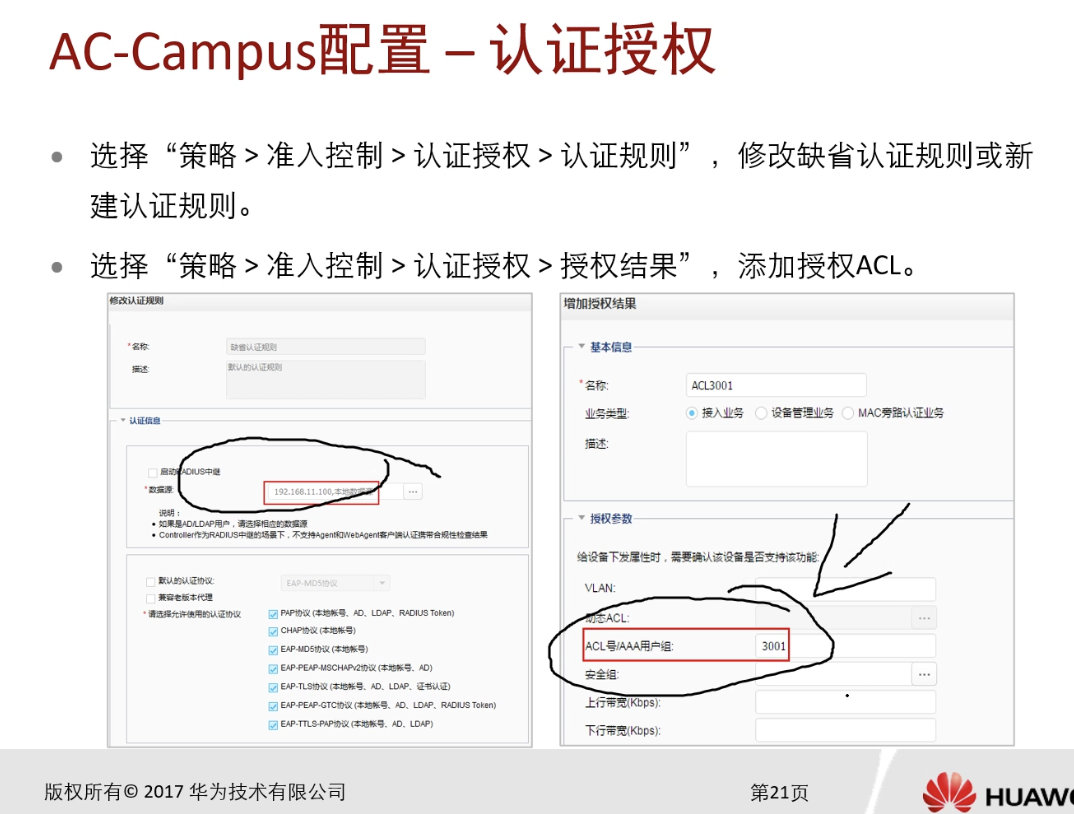

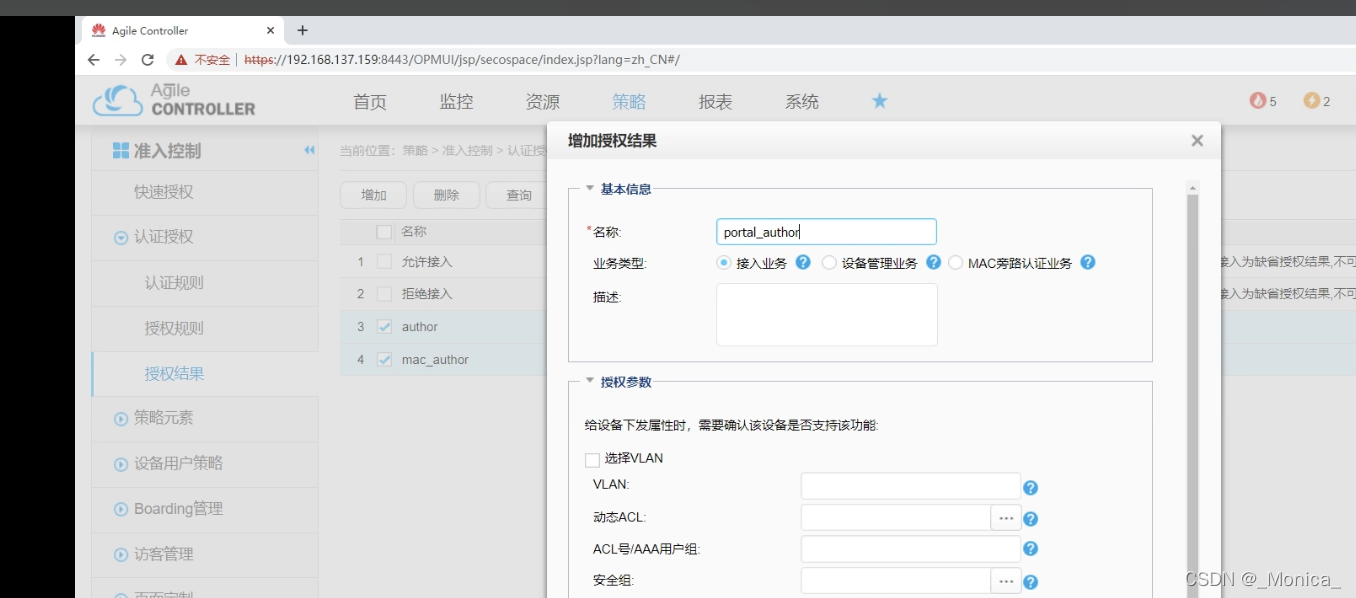

授权结果

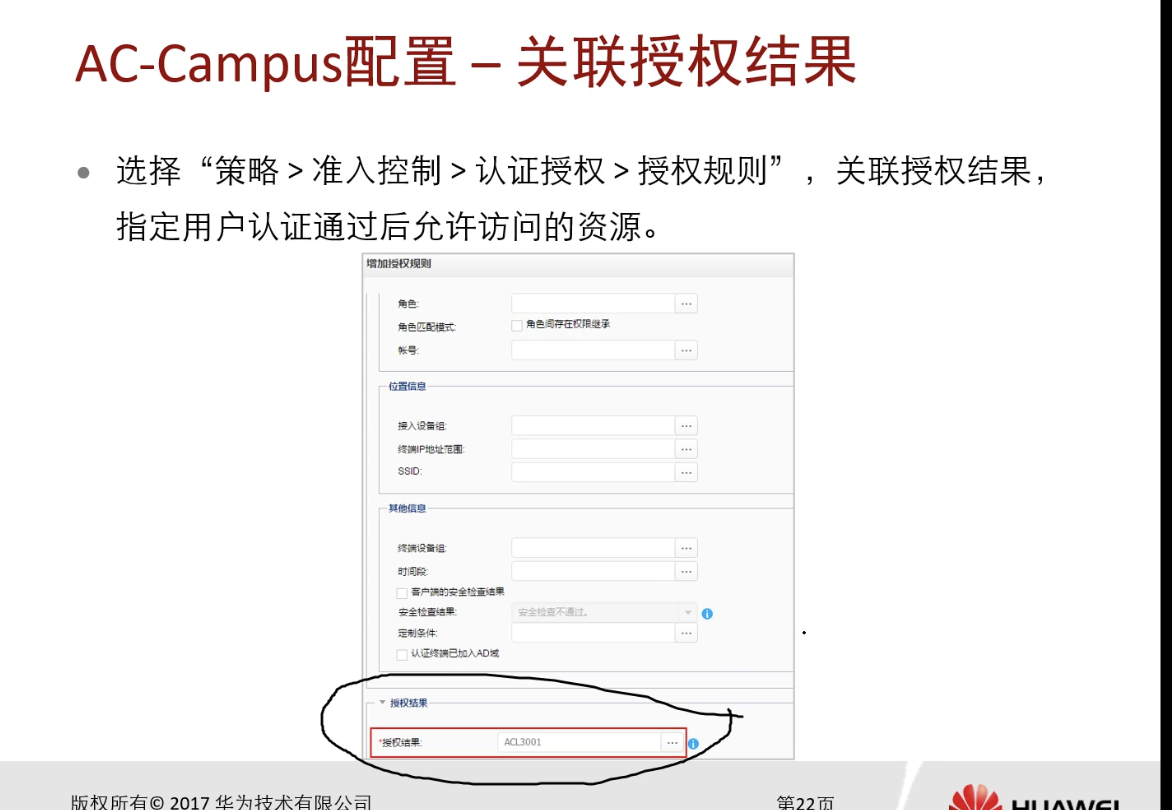

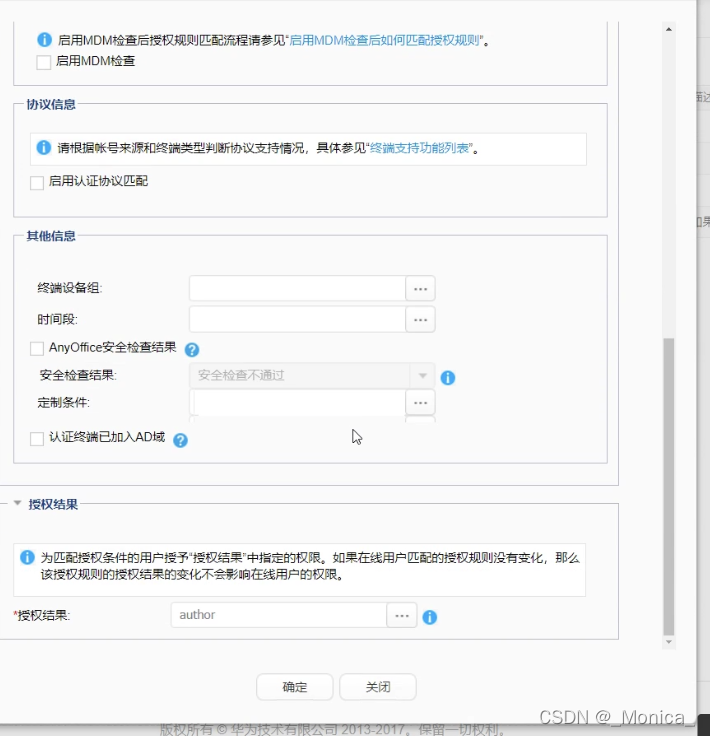

授权规则

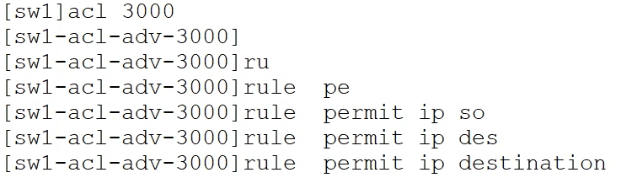

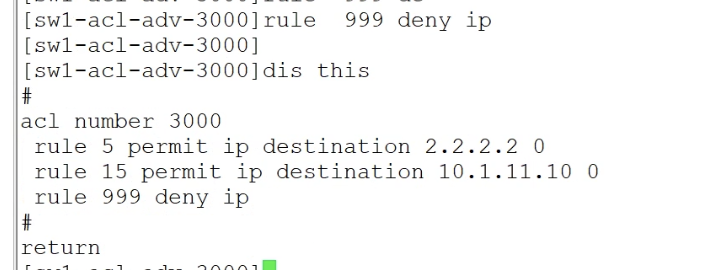

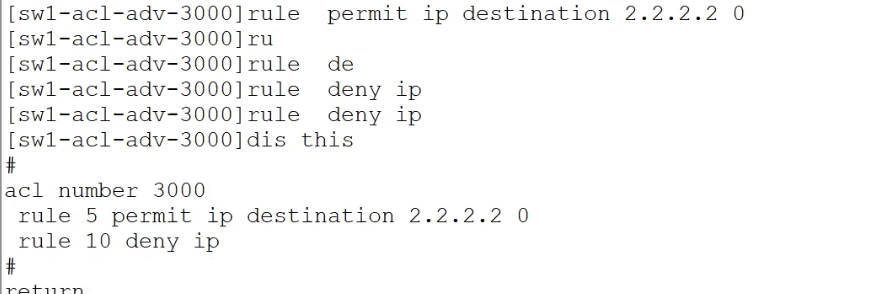

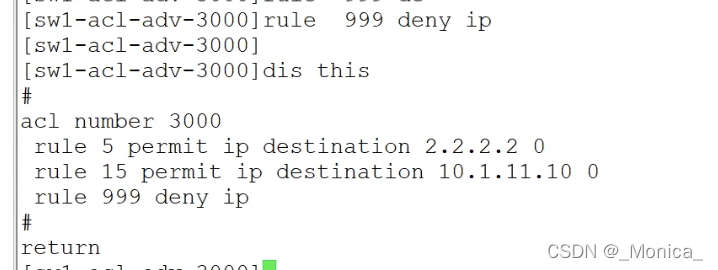

本地配置acl300

rule deny ip待会再配置
