掌握电路原理图绘制。安装Altium Designer 18，学习使用Altium Designer绘制一个stm32最小系统的电路原理图，并在此基础上完成STM32+SD卡 的系统原理图设计。(该系统的PCB图的绘制不做要求，凭个人兴趣选做)
一、安装Altium Designer 18
1.下载安装
链接：https://pan.baidu.com/s/1oM_TCadEvXx6sWOnyZzKIA
提取码：1108
（lj百度网盘，建议IDM下载）

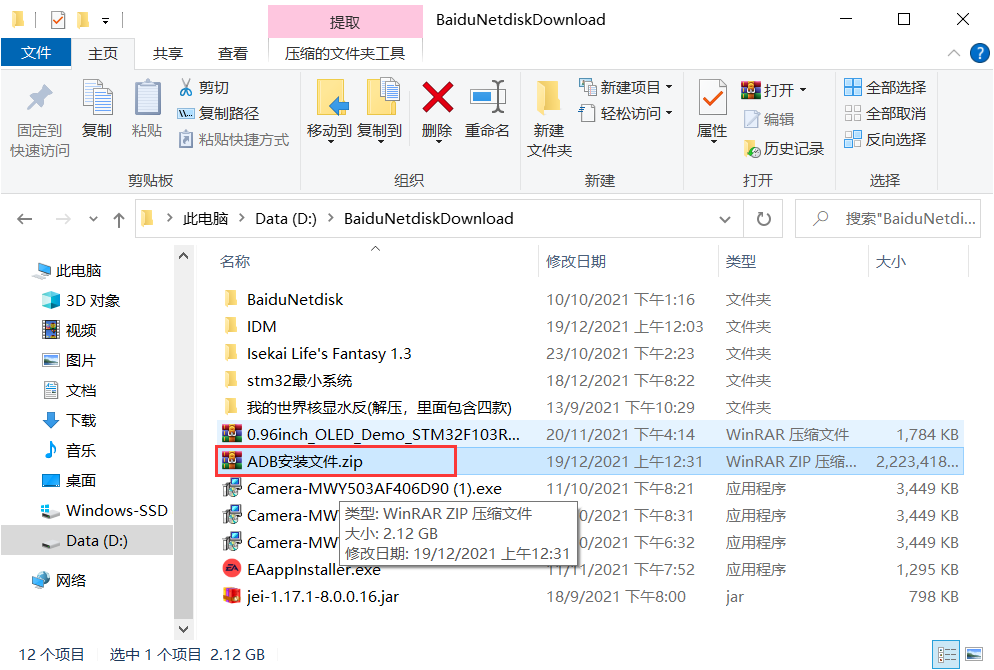

下载完成后解压ZIP包
解压完成

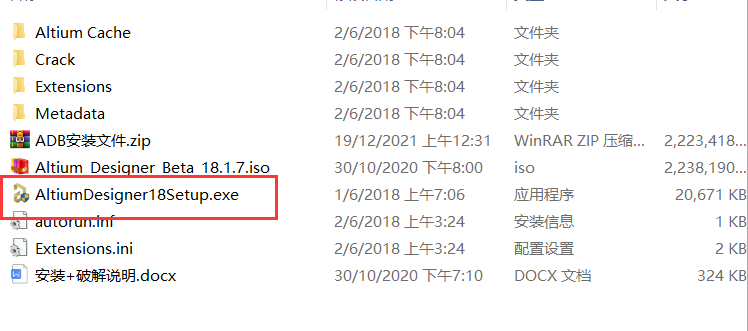

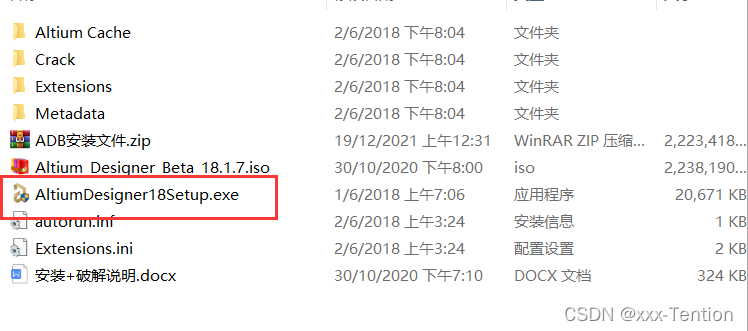

双击打开 AltiumDesigner18Setup.exe 文件，开始安装。
安装步骤如下：

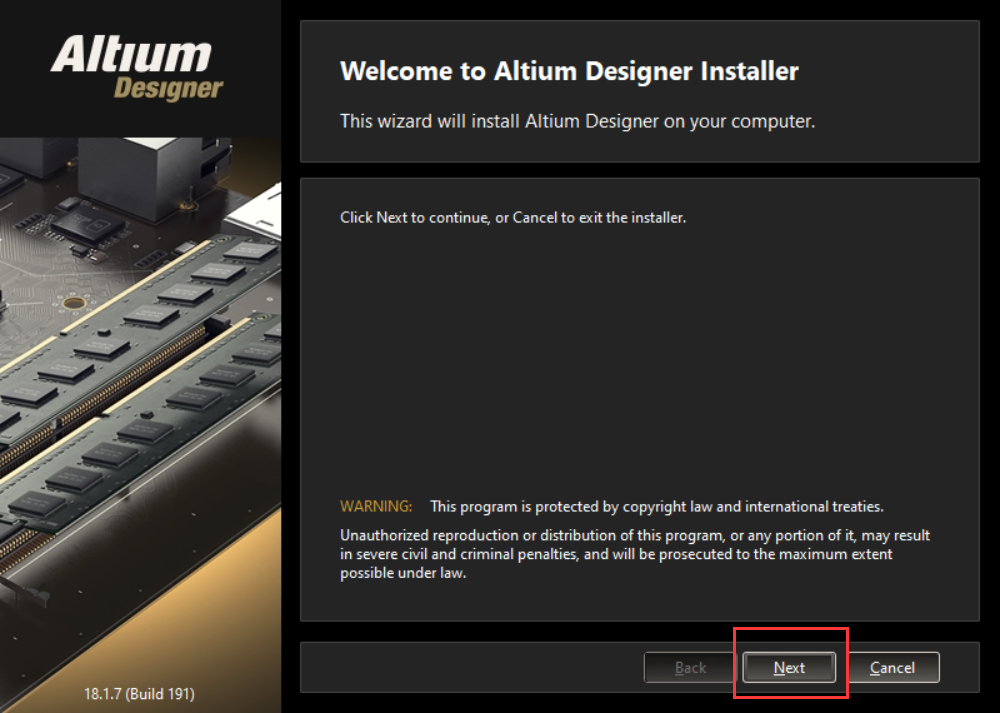

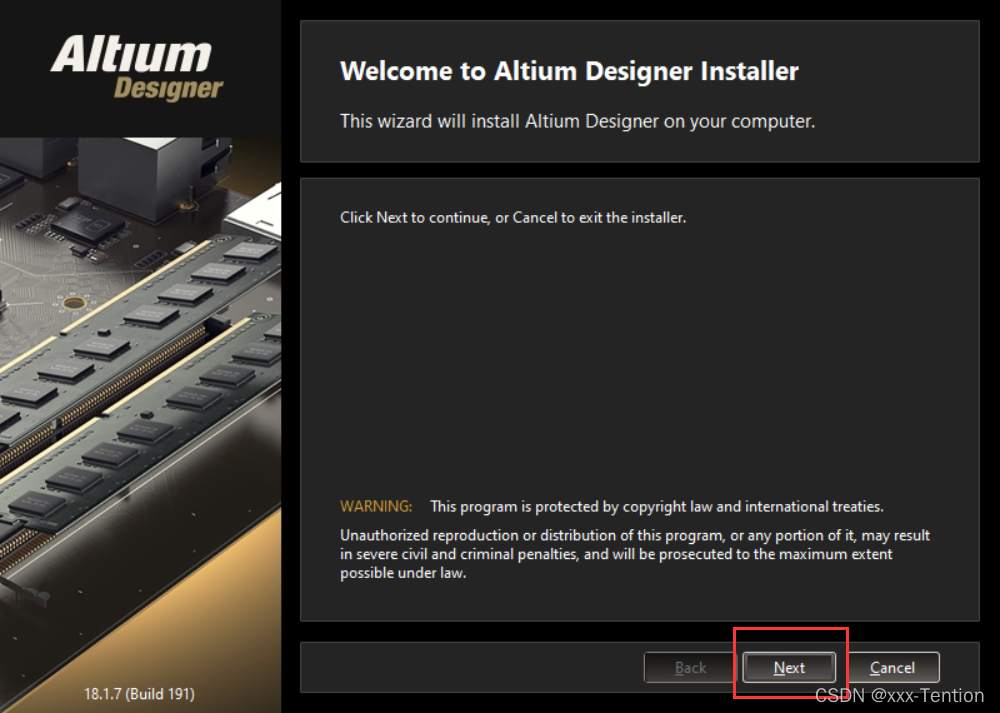

（1）点击next

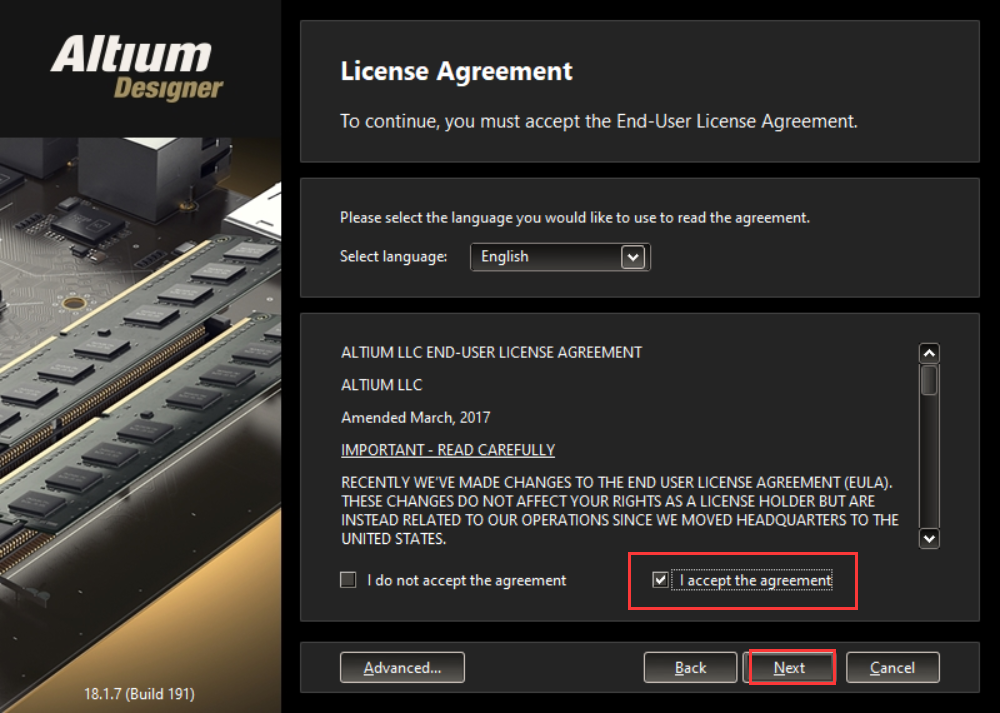

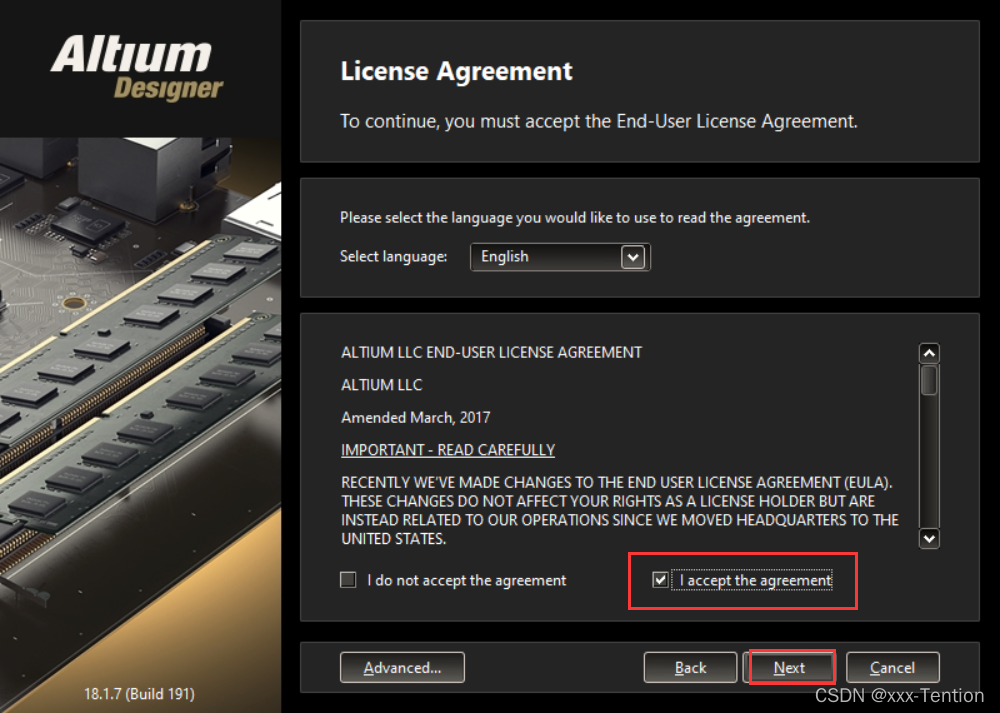

（2）勾选 I accept the agreement，点击next

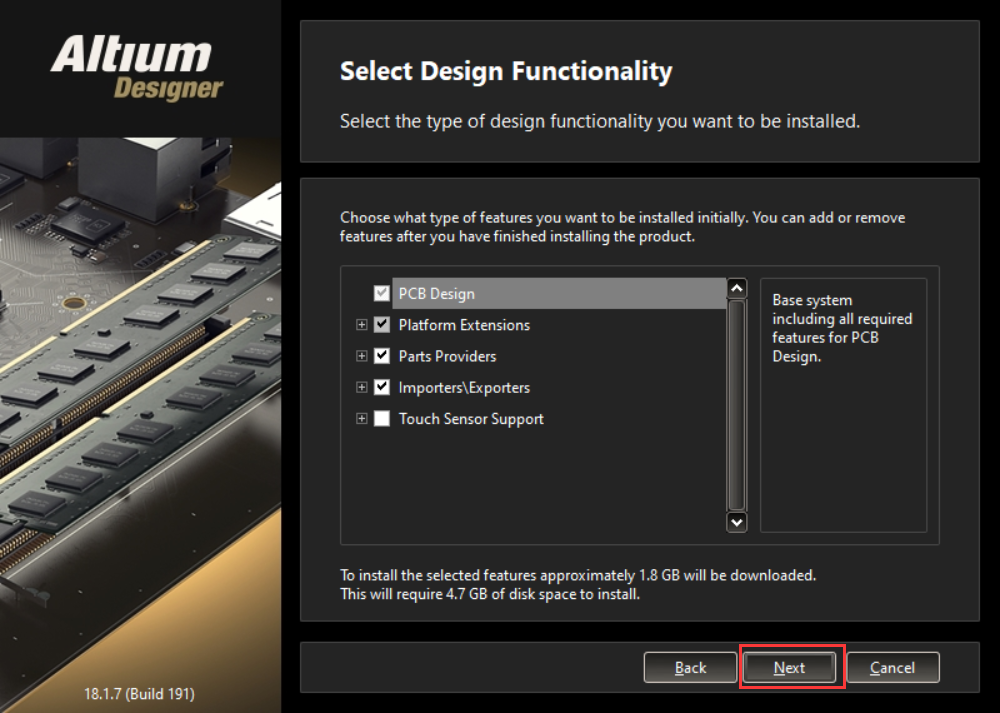

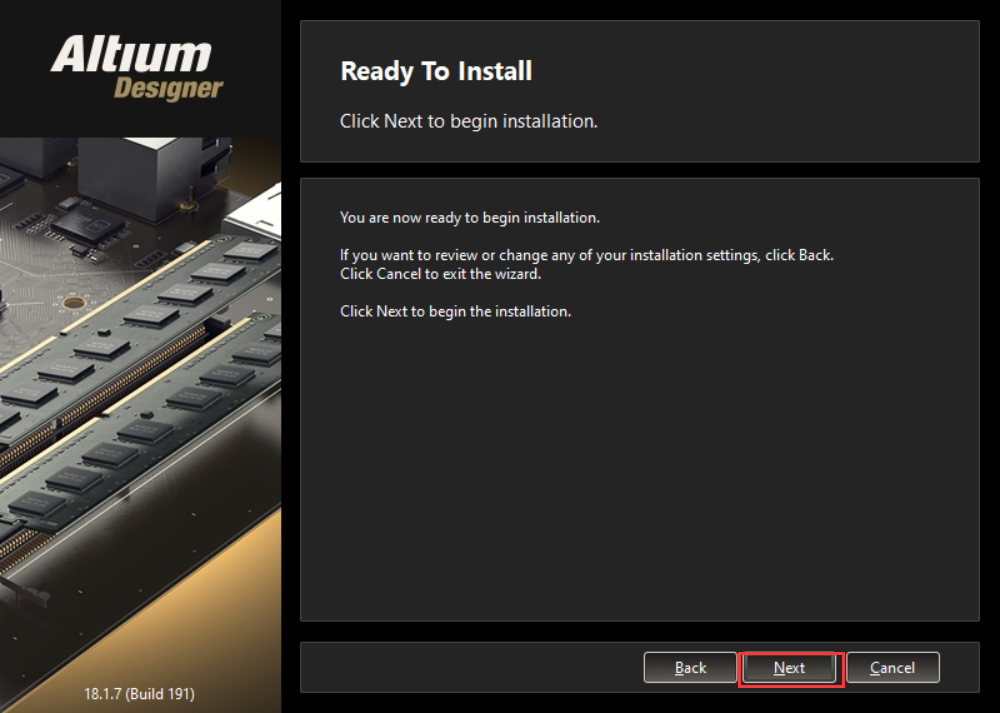

（3）点击next
（4）修改自己需要的路径，点击next
（5）点击next

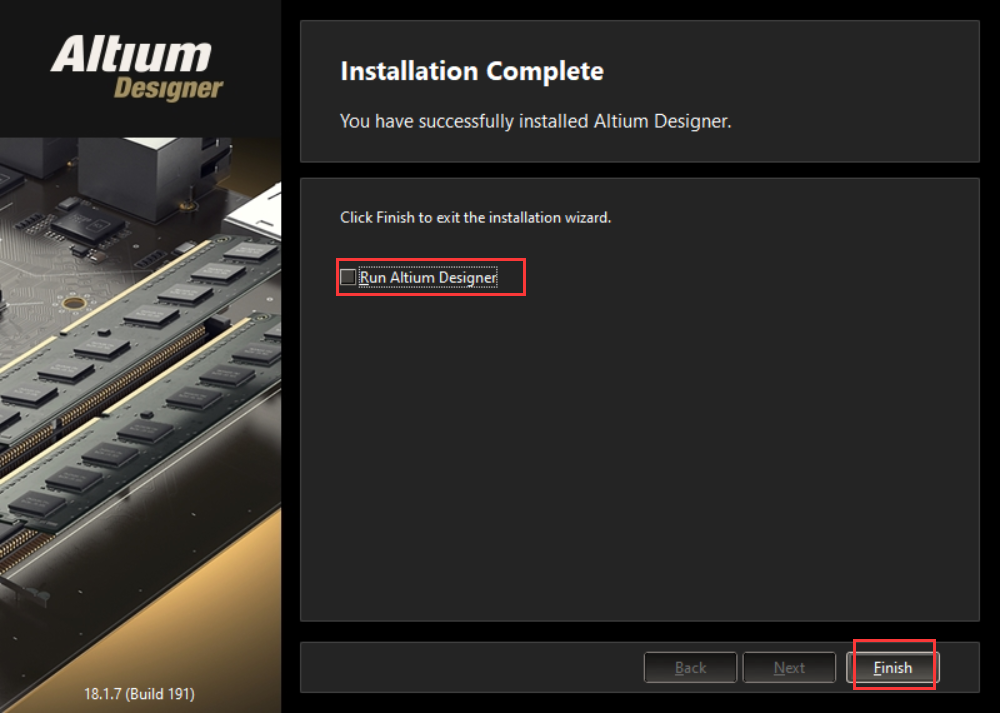

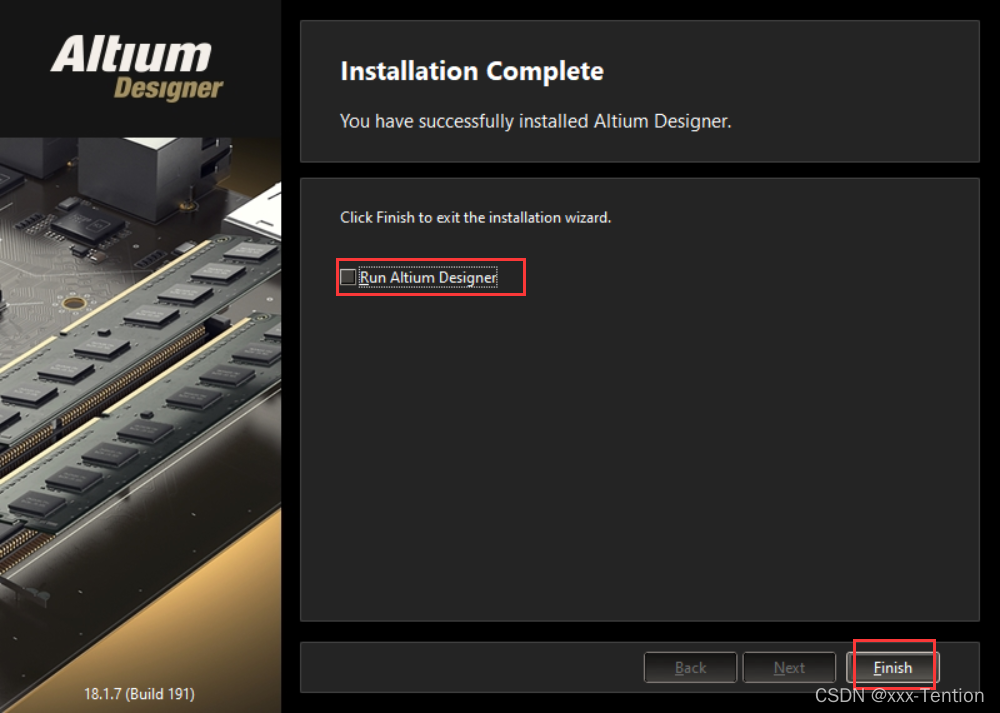

（6）取消勾选，点击Finish完成安装
2.修改文件
这部分可看压缩包自带的破解说明

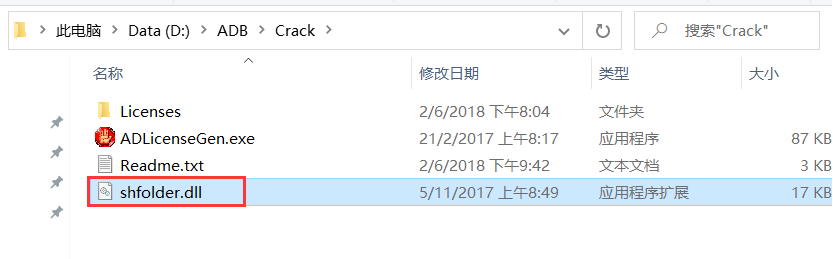

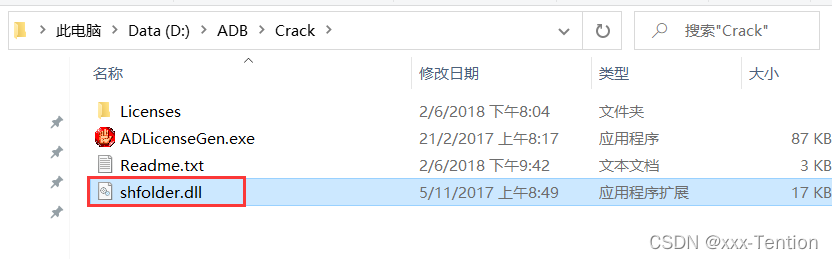

打开刚刚解压缩后的文件夹 Crack ，复制 shfolder.dll 文件。

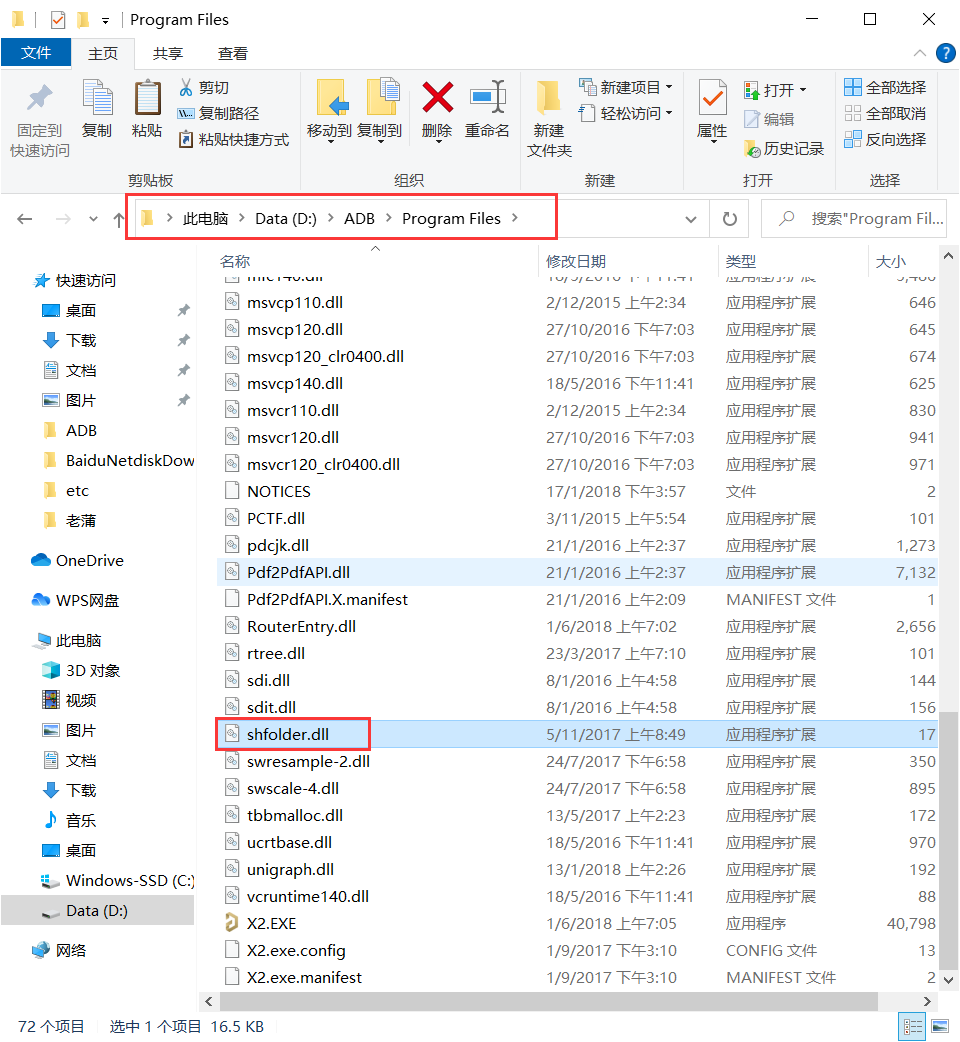

粘贴至 AltiumDesigner 的安装目录，如果没有修改安装路径的话，默认要拷贝到：C:\ProgramFiles\Altium\AD18\ 这个路径并替换目录下已经存在的同名文件，如果安装过程有修改安装路径，则安装在对应路径，一般跟 x2.exe 在同一个目录。
（这里我改过路径，就在此文件夹下）

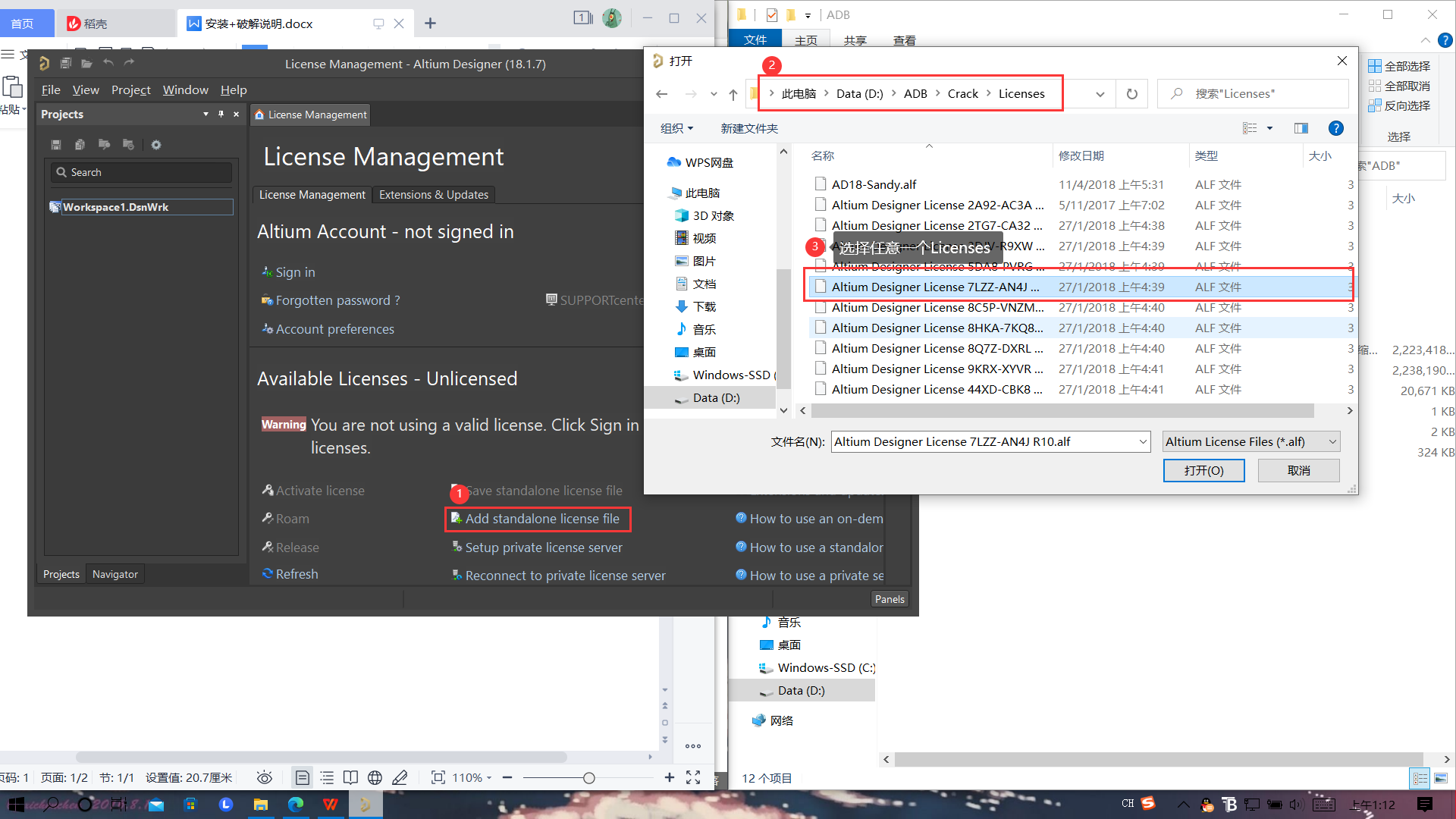

打开AltiumDesigner。选择license参考如下图

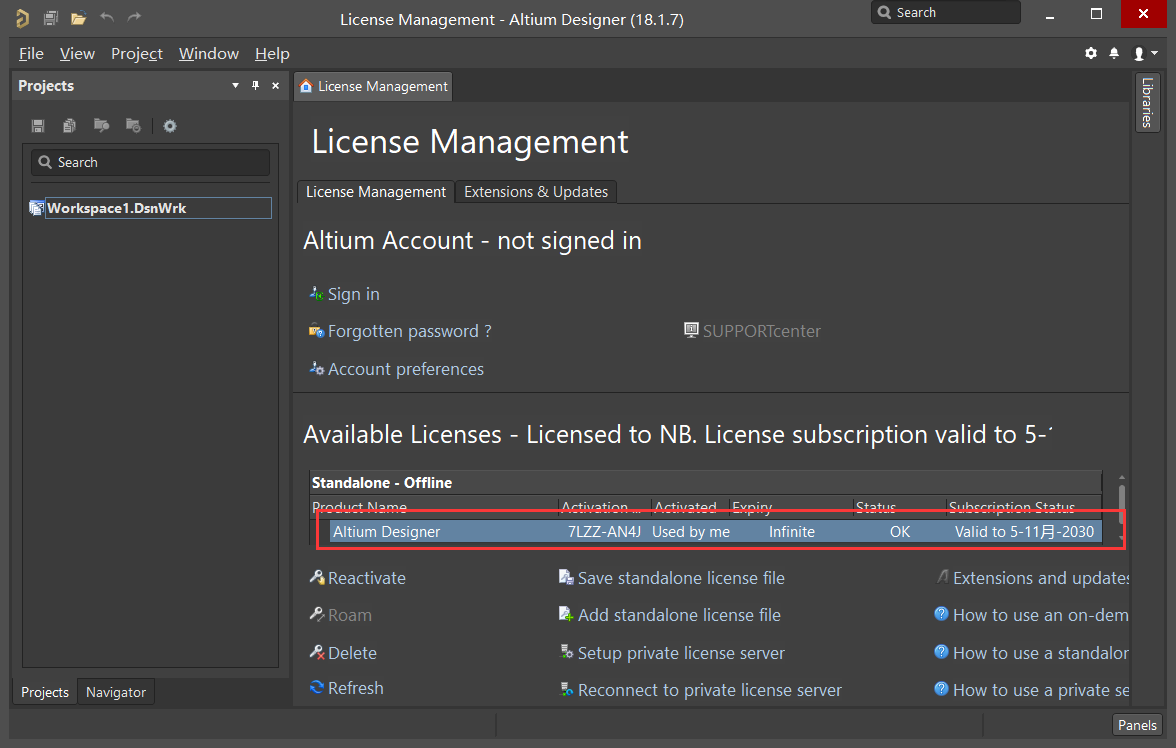

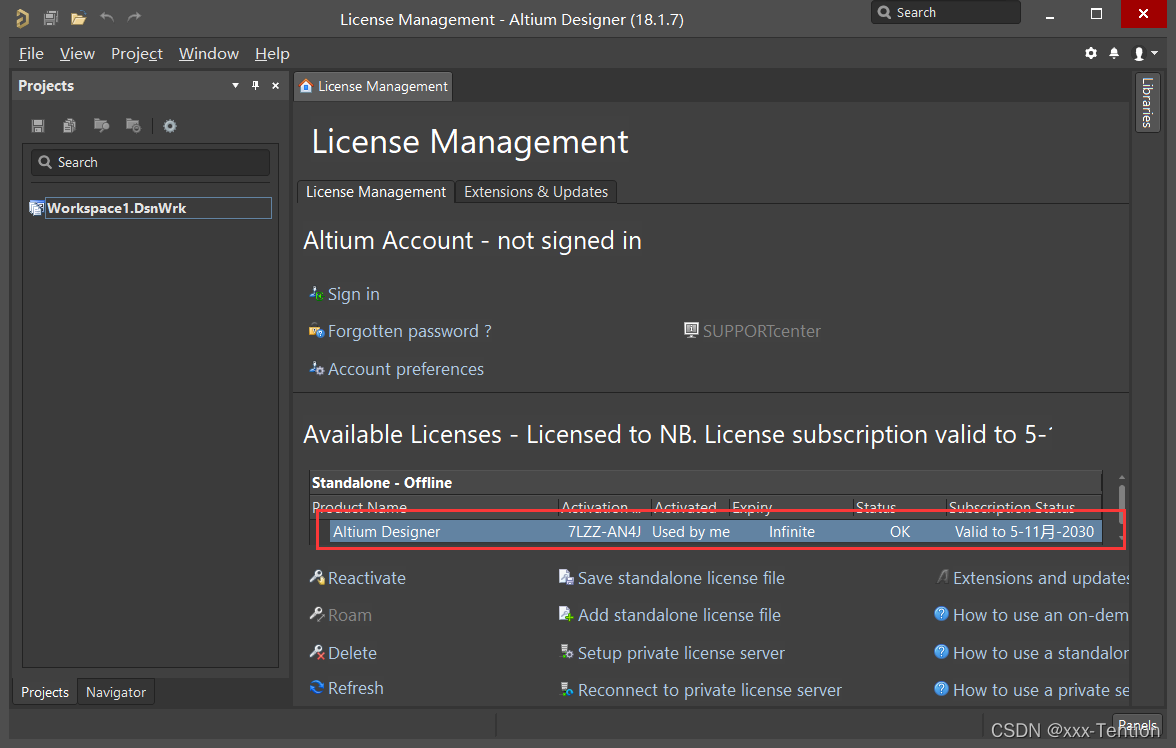

注册成功如下图
二、绘制电路原理图
1.建立工程

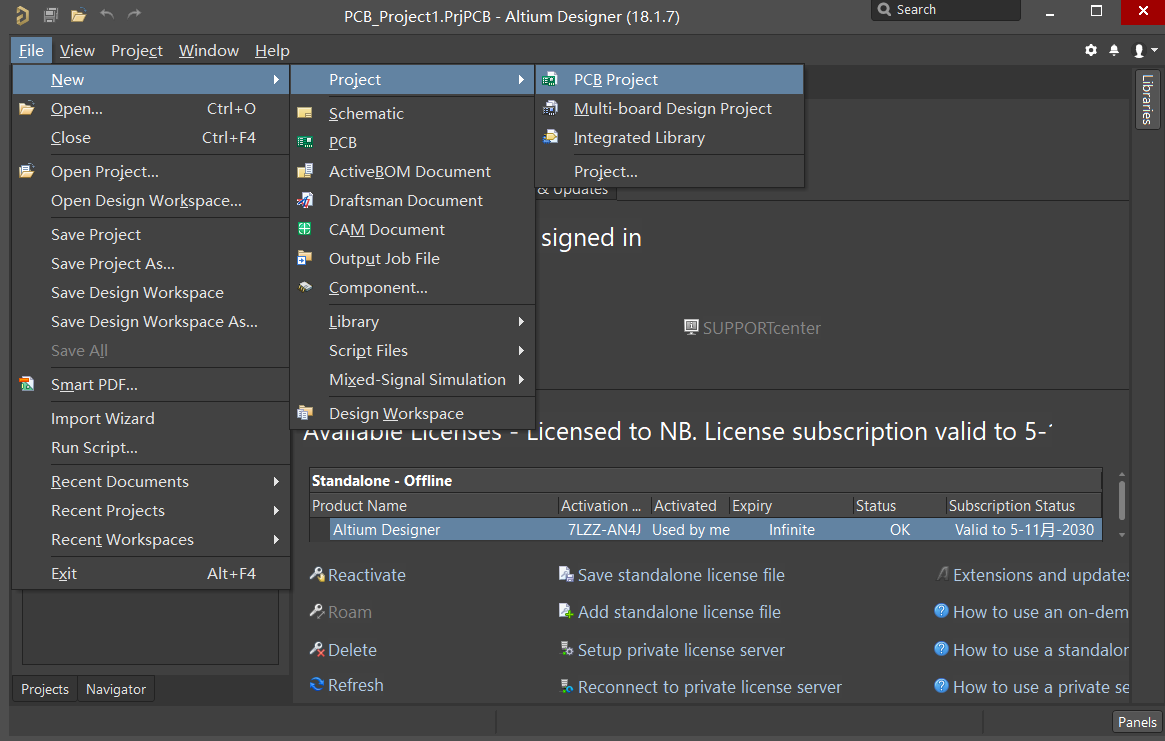

按图所示建立工程

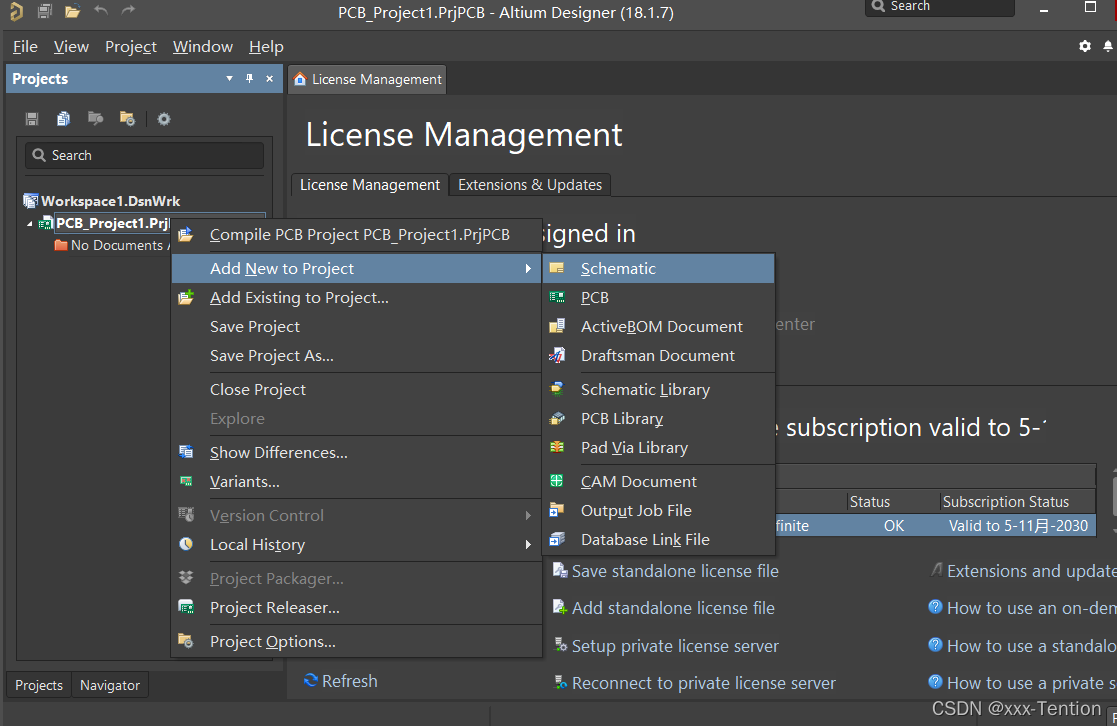

新建一个原理图

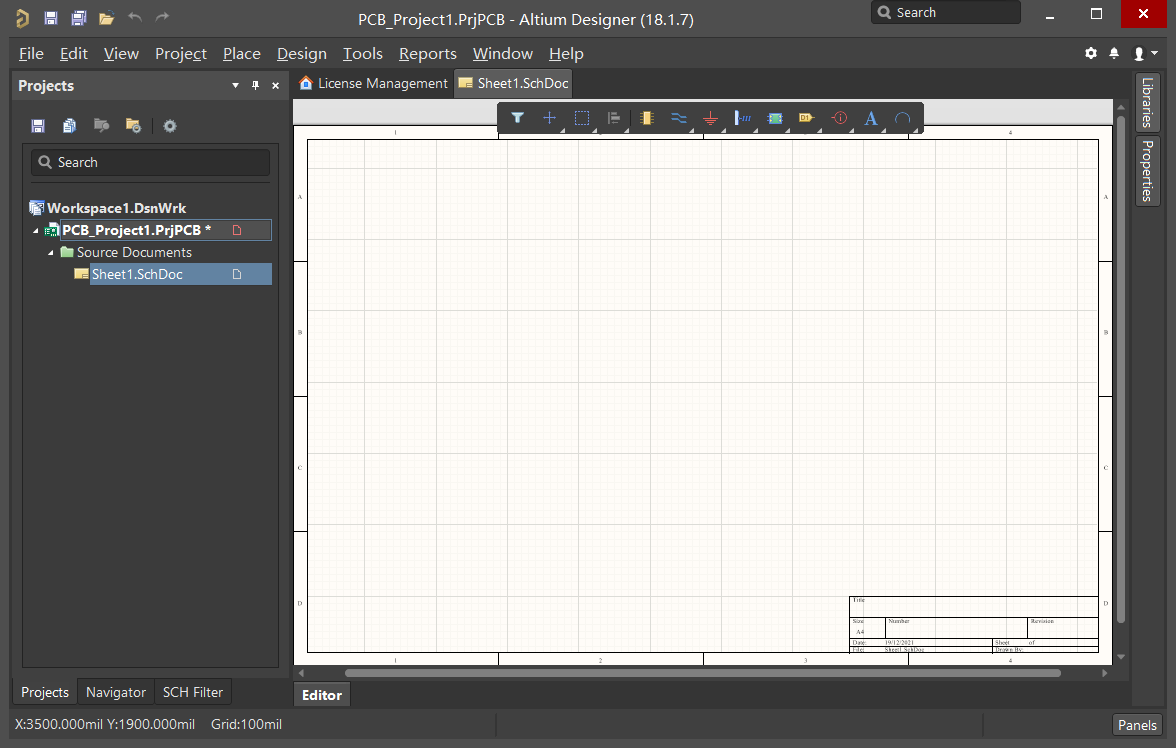

加载完毕后，如下图
2.添加元件库
链接：
https://pan.baidu.com/s/1FPWEQcV8F2cJQZvbQU-QlA
提取码：1108

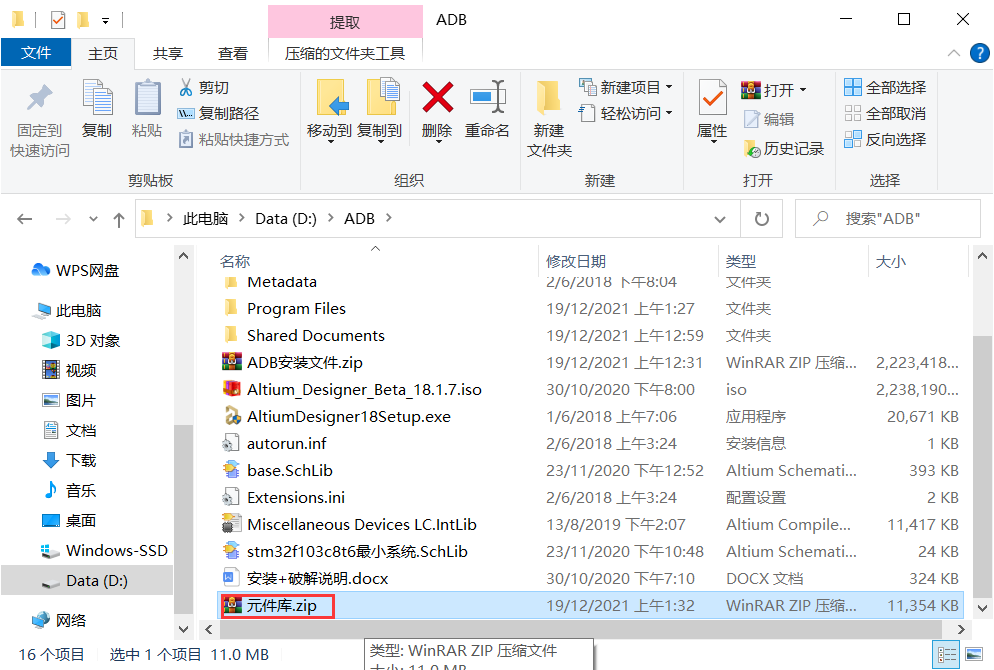

将下载下来的库解压缩，然后按下图步骤添加库。

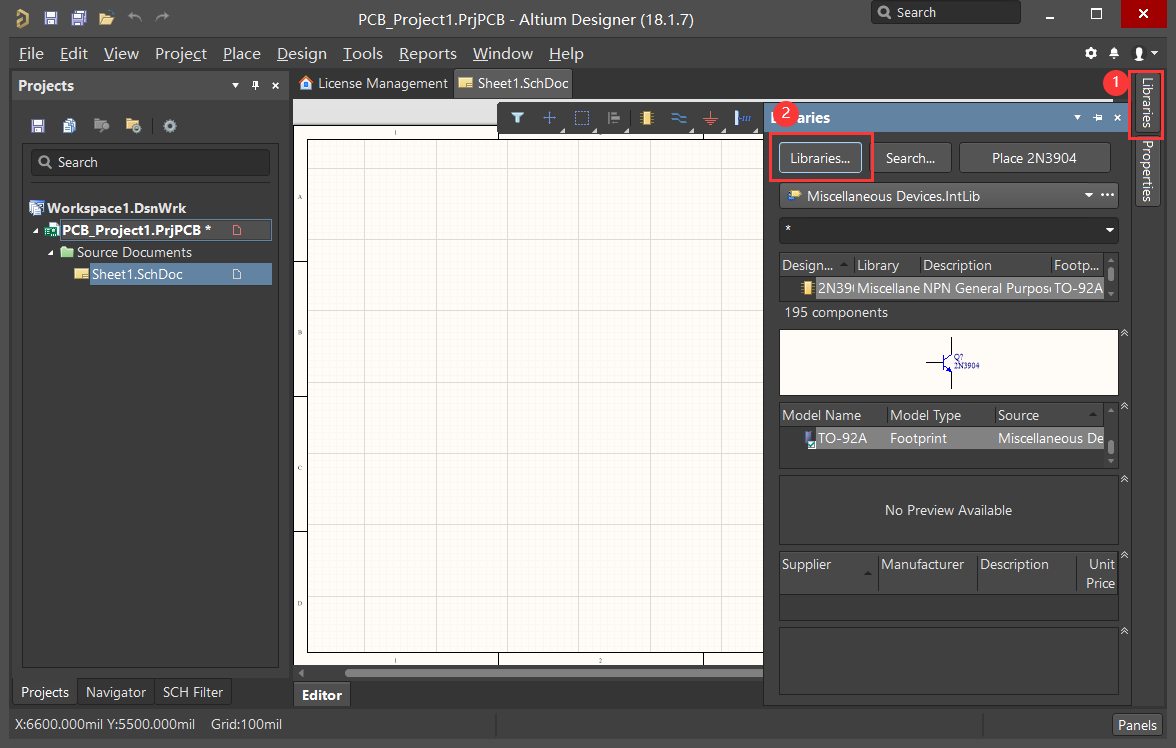

回到Altium Designer按图所示操作

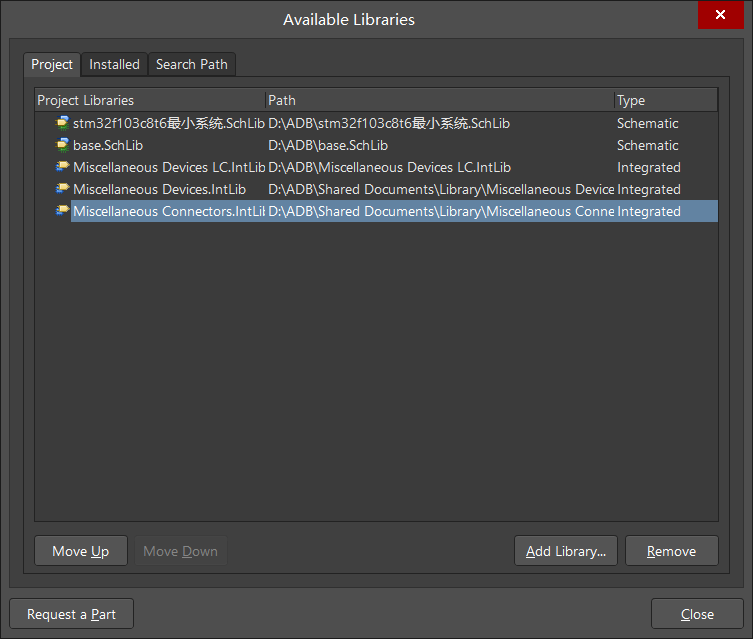

选择元件库
3.绘制原理图

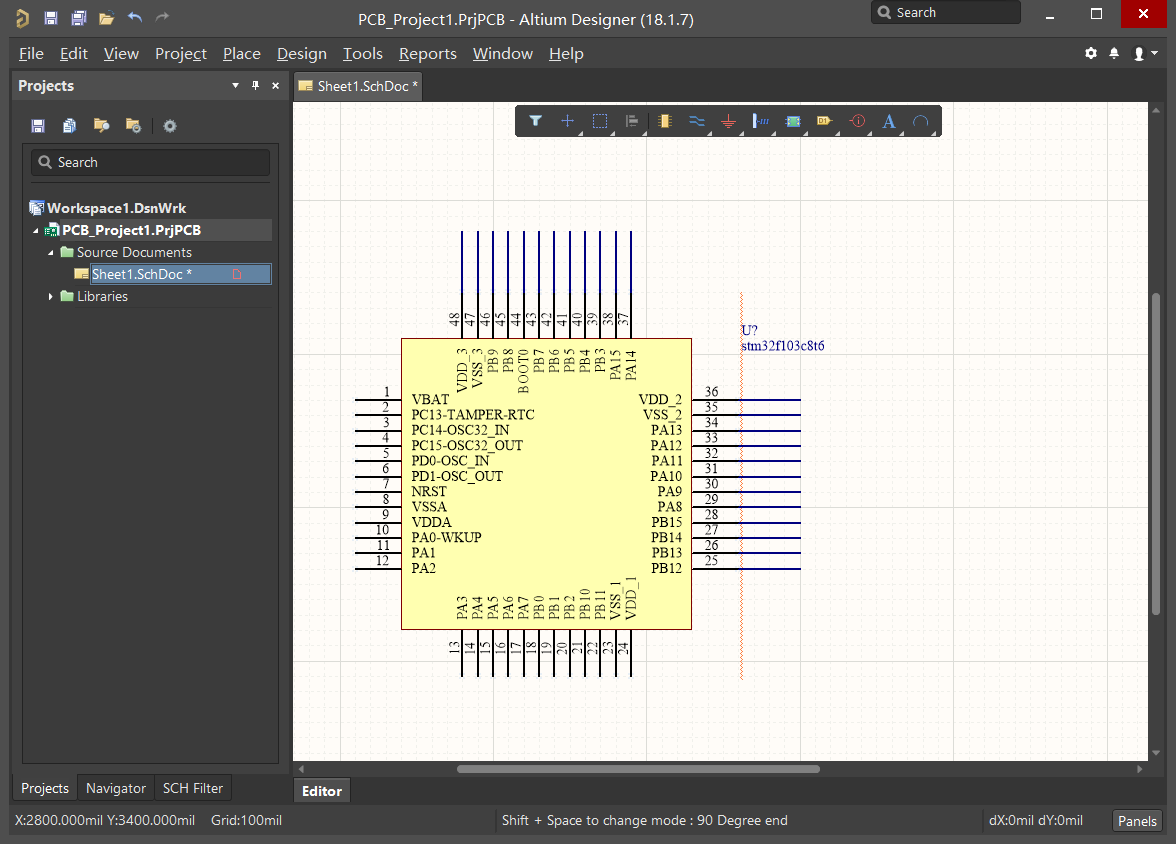

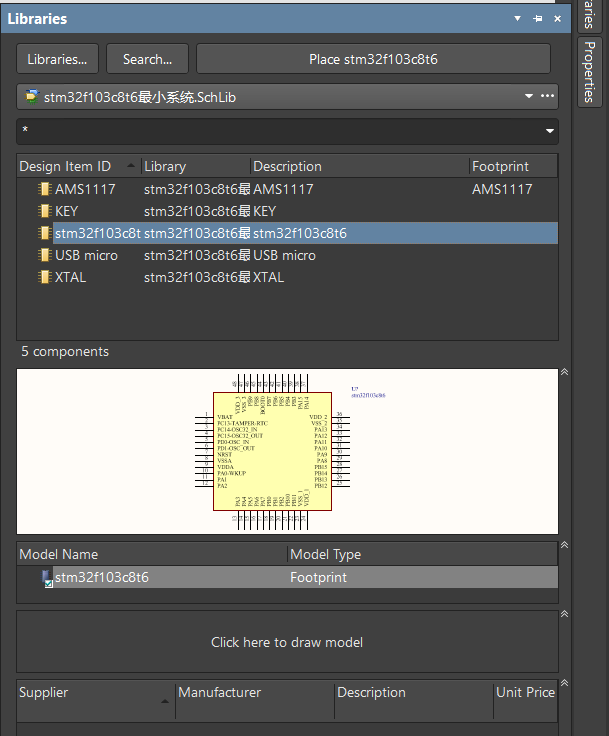

从元件库中选取 stm32f103c8t6 芯片（双击）
我们这里延长部分管脚（Ctrl加滚轮缩小视图）

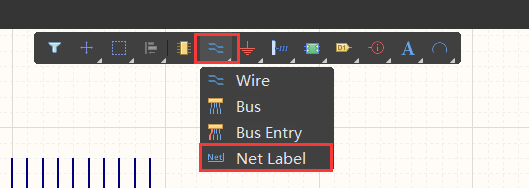

放置网络编号（右键点击）

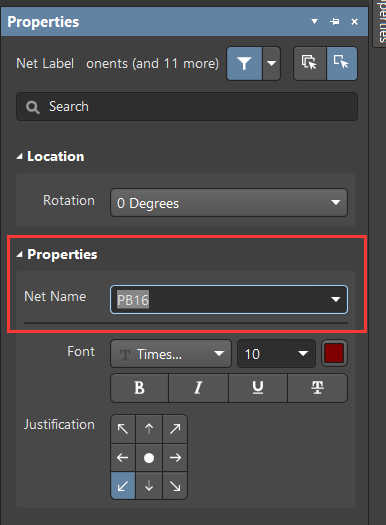

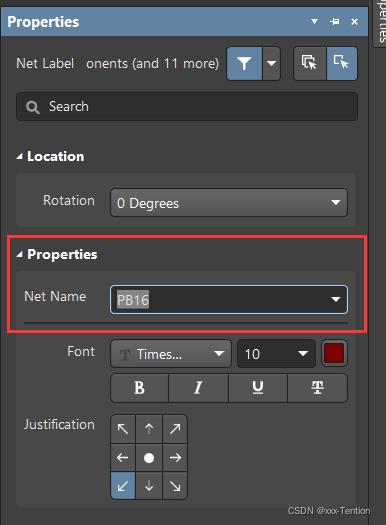

点击后，元件会挂在鼠标上，此时，先不要放置，按 tab 键进入设置窗口，编辑编号名称：PB12，然后按回车即可退出编辑框，然后左键再放下，方便的是，当放置一个网络标签后，下一个标签的值会自动加一

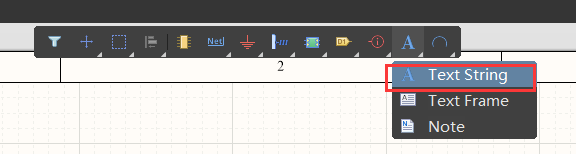

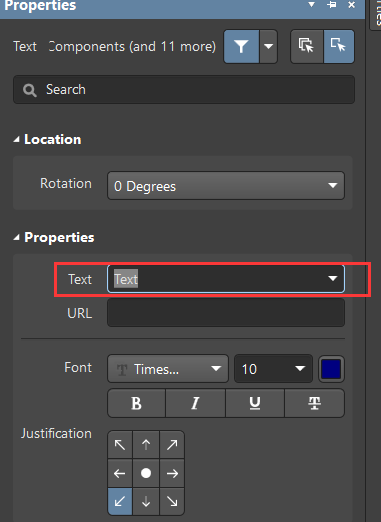

文字框（用于备注的）：选择 Text String ，同样按 tab 键编辑属性，按回车键确定
各种工具都可以在下图找到

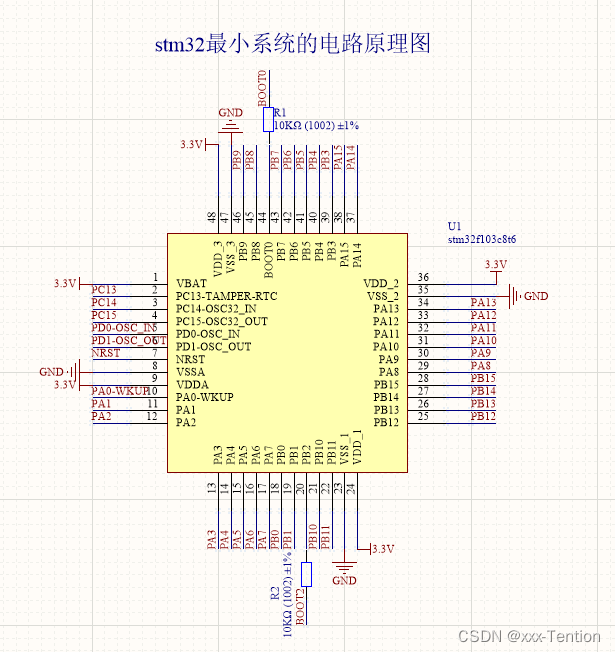

stm32最小系统的电路原理图：

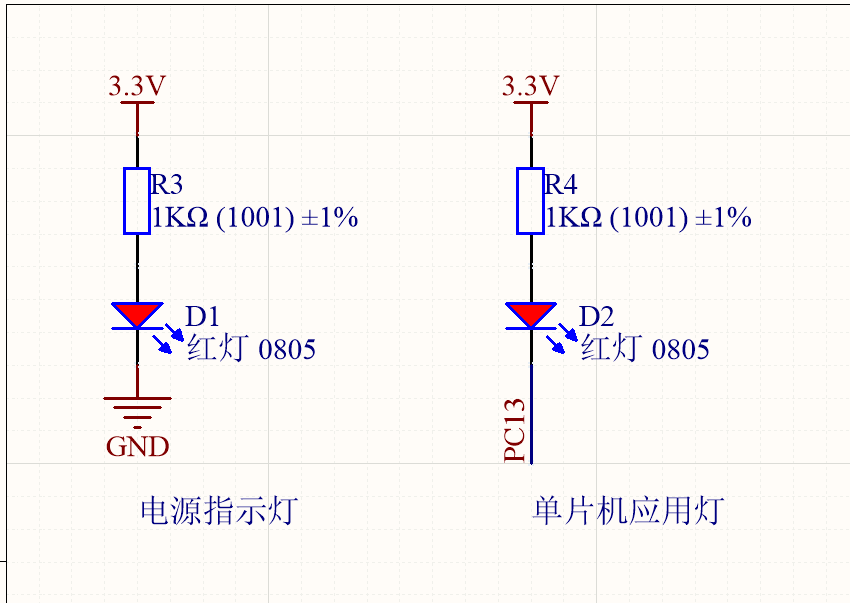

指示灯：

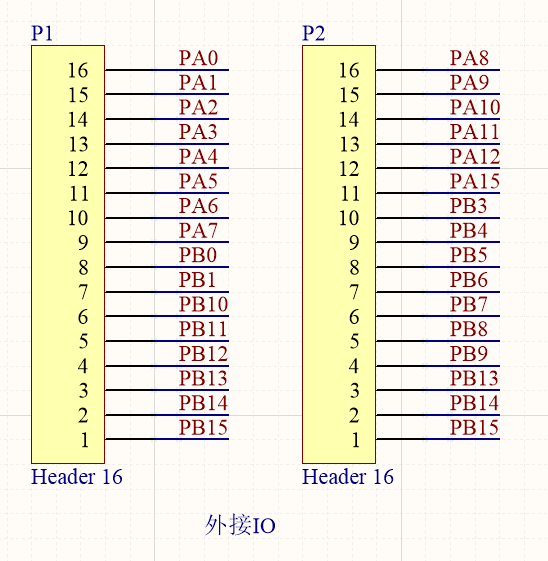

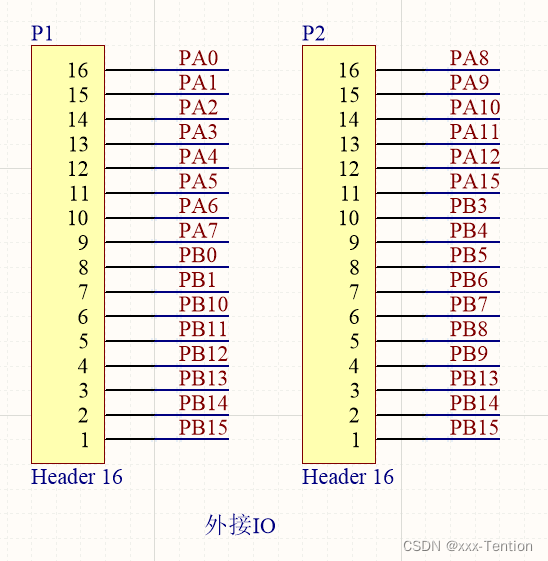

排针：

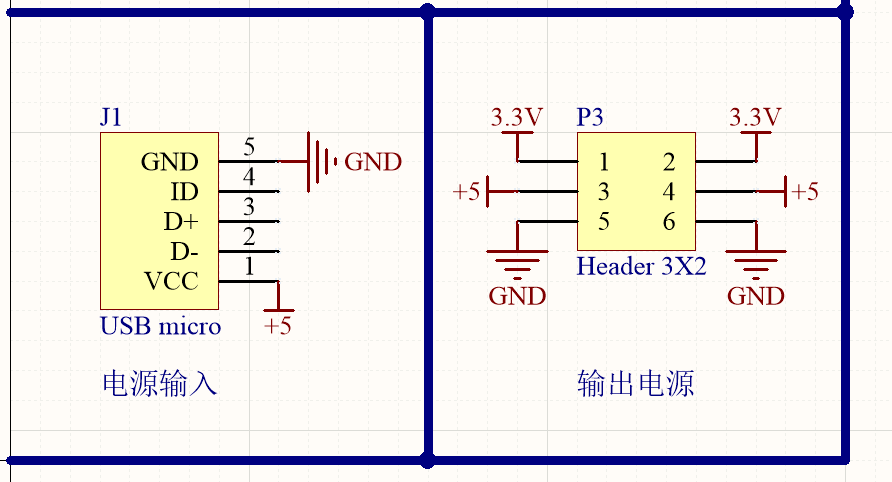

输入、输出电源：

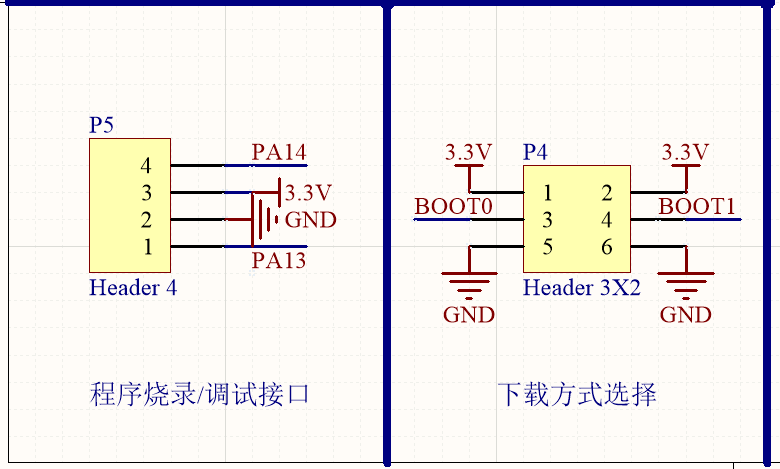

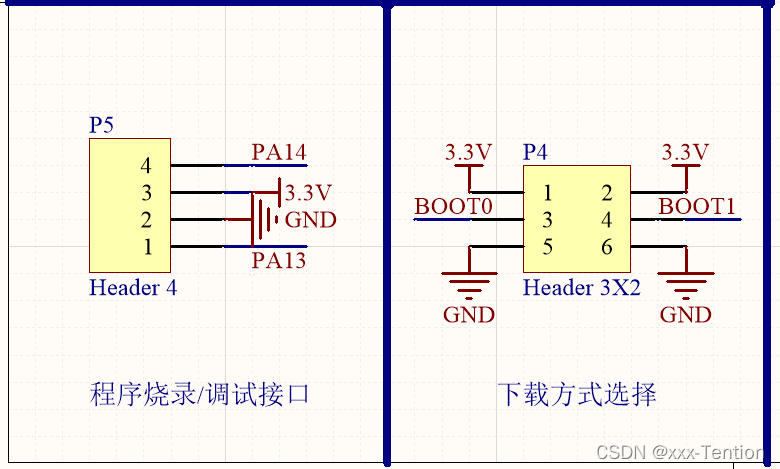

下载方式选择、程序烧录入口：

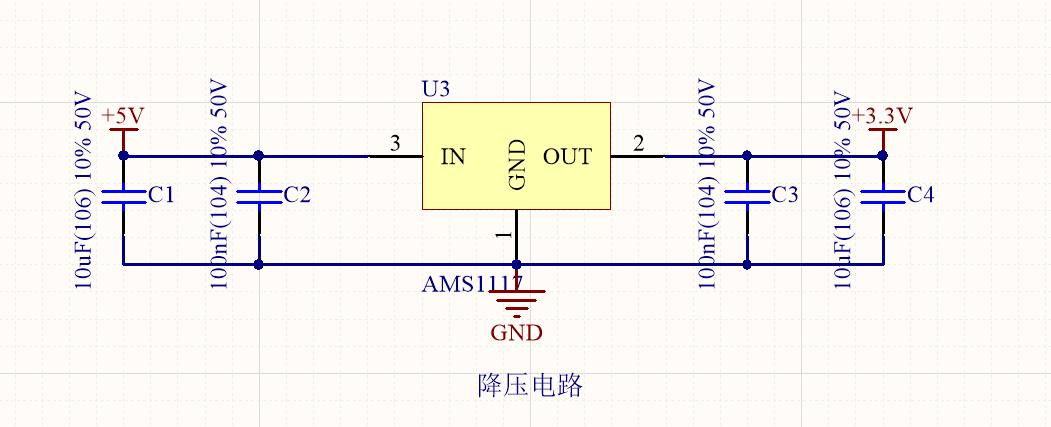

降压电路：

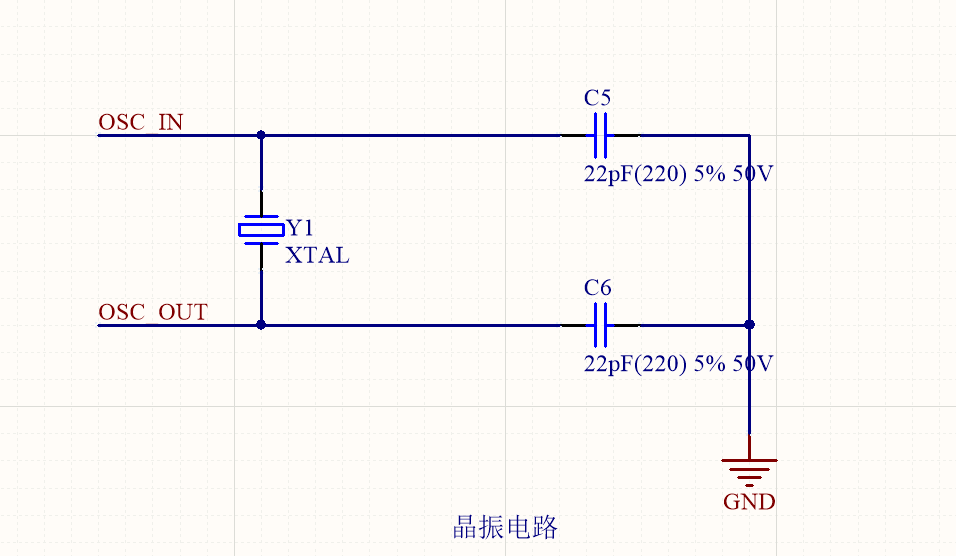

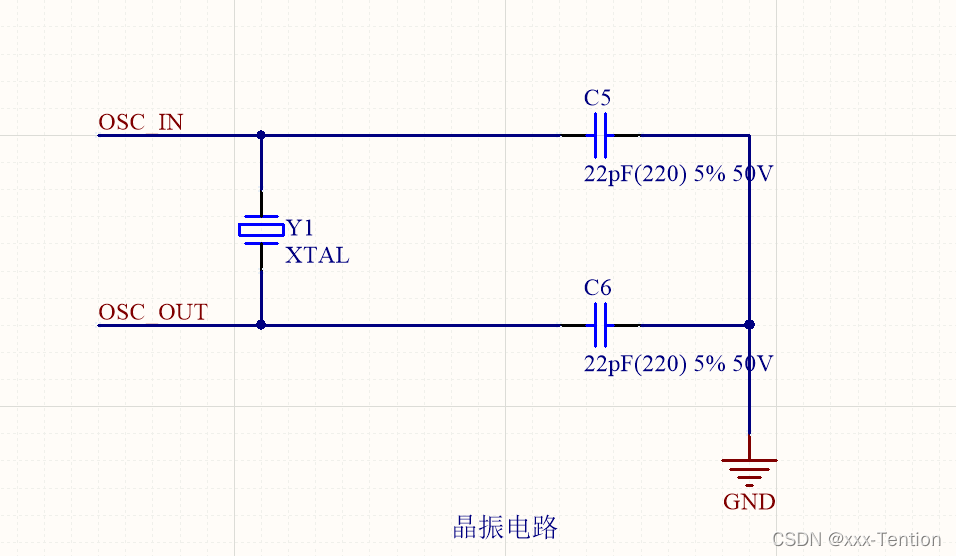

晶振电路：

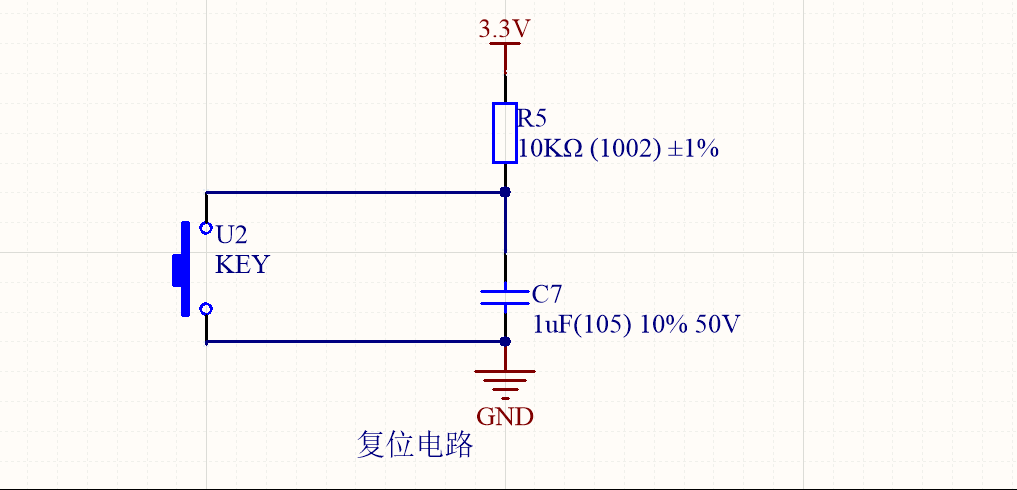

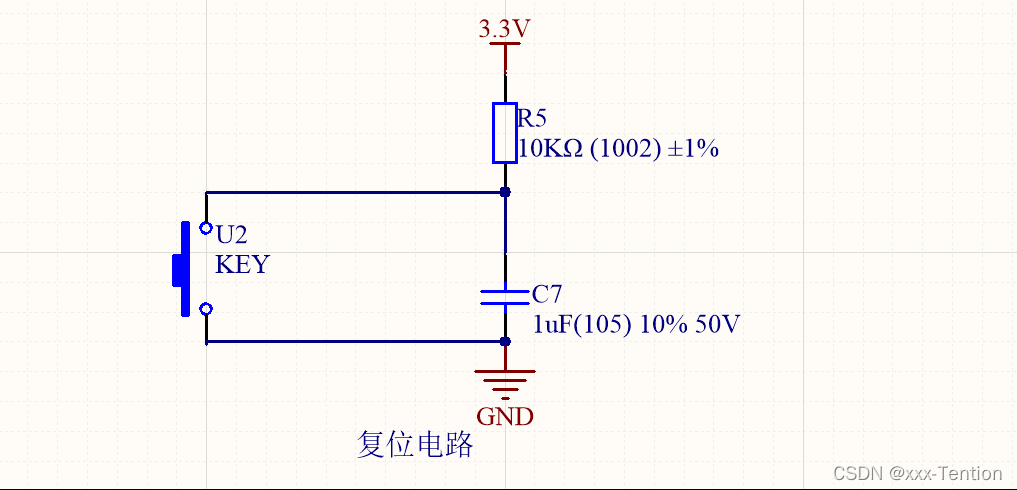

复位电路：

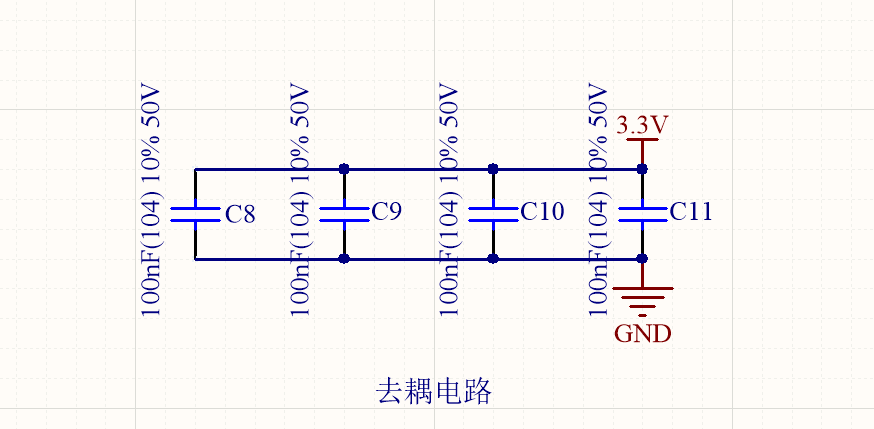

去耦电路：

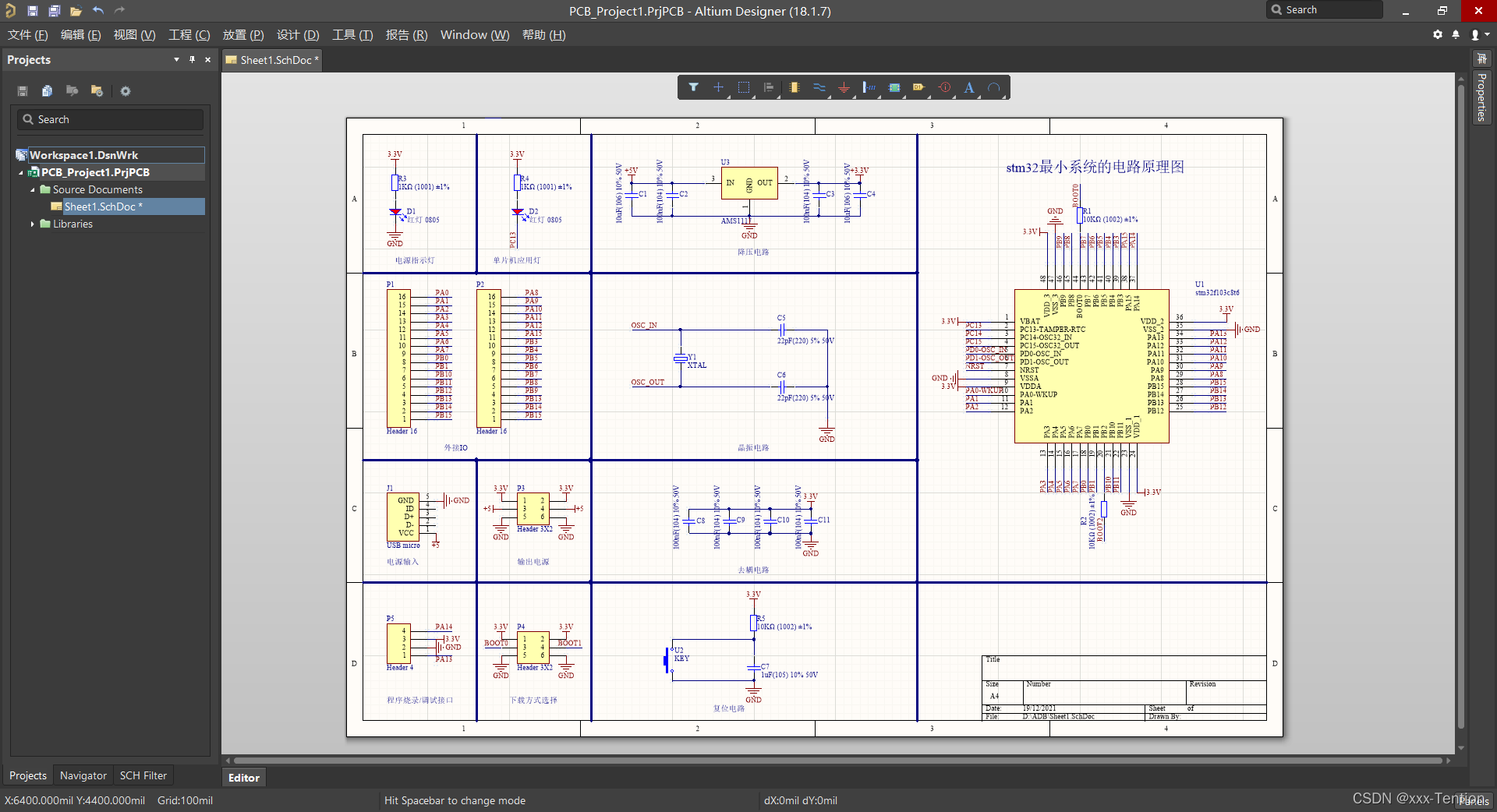

STM32原理总图：
三、STM32+SD卡 的系统原理图设计

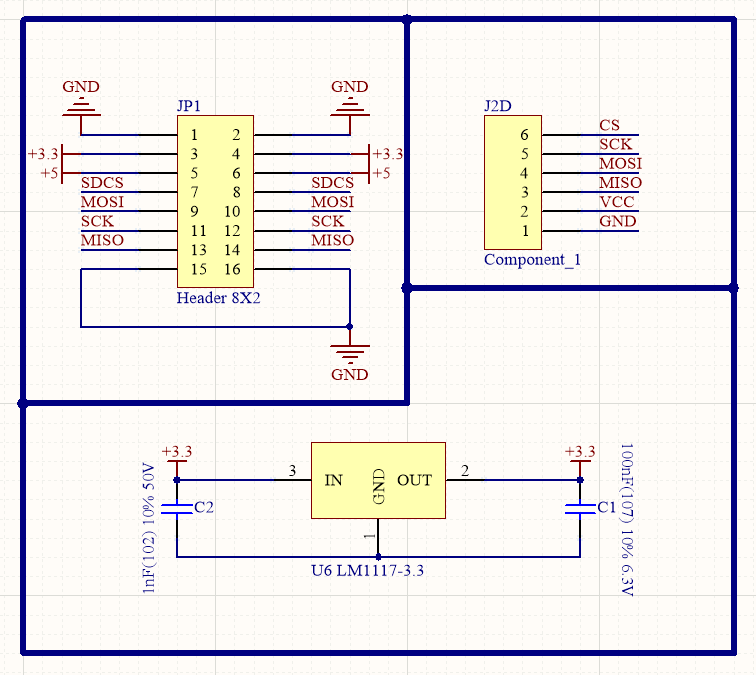

STM32原理图已经绘制完成，绘制SD原理图（大部分步骤与绘制STM32原理图一致）
四、总结
Altium Designer的使用简单易上手，通过STM32+SD卡 的系统原理图设计，我对Altium Designer的使用更加熟练。
五、相关连接
https://www.bilibili.com/video/BV1Ab411K7yp/?spm_id_from=333.788.videocard.0
https://www.bilibili.com/video/BV17E411x7dR?p=2
