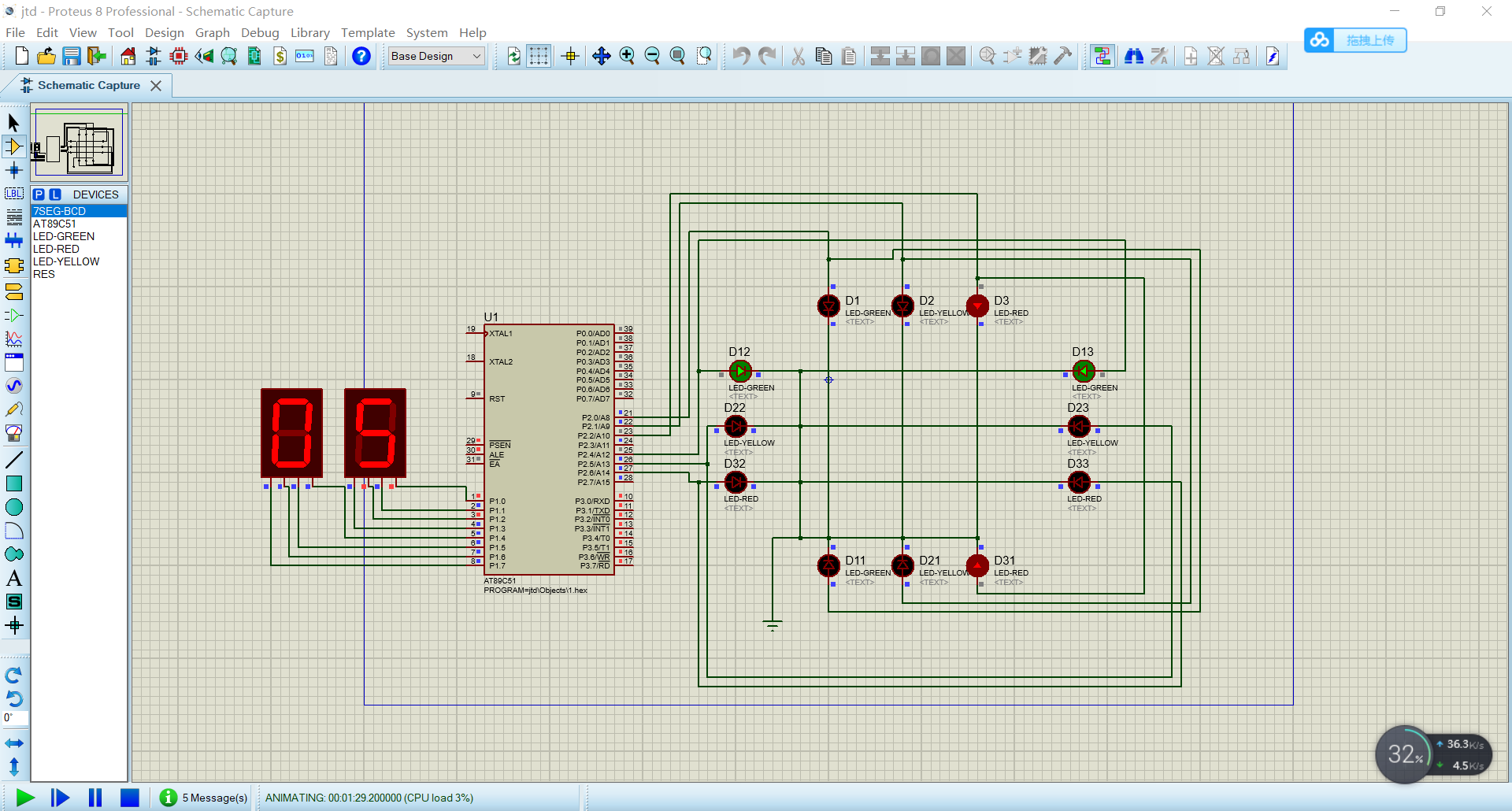

电路图
点击下载
（下载时可能会提醒不安全，其实没事，本博主是放在自己服务器上面）

这个的话，它左边是高电平，右边是因为接地，一边是高低平，一边是低电平，所以会亮，左边为0,灯就不会亮啦，刚开始学的时候，可以记住为0就不亮，然后就可以通过电脑上面的计算器来把它每一位写出来，然后再转成16进制数。
代码：

#include<reg51.h> // 引入头文件
void delay(unsigned time){
	unsigned i , j;
	for(i = 0 ;i< time;i++)
		for(j = 0;j < time ;j++);
}
// 绿灯到黄灯的时间
void delay_time(){
	int i ;
	for(i = 5 ;i > 0 ;i--){
		P1 = i;
		delay(200);
	}
}

// 黄灯到红灯的时间
void delay_time2(){
	int i ;
	for(i = 3 ;i > 0 ;i--){
		P1 = i;
		delay(200);
	}
}


void main(){
	while(1){
	P2 = 0x41;
	delay_time();
	P2 = 0x42;
	delay_time2();
	P2 = 0x14;
	delay_time();
	P2 = 0x24;
	delay_time2();
	}
}
