T0/T1中断计数功能使用，及简单频率测量

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、场景

1. 方案1：单位时间计数，如1s计数，即为频率。有误差，频率约高误差逐步减小，适用于精度要求不高的测量
2. 方案2：测周法：外部中断下降沿触发，第1个负跳变时打开定时器开始计数，第2个负跳变时关闭计数，TH0 && TL0取出，即为周期。倒数即为频率。

二、编程实现

设计思路

T1计数，T0定时。
T0中断服务函数中定时1s，关闭T1计数，并计算TH1/TL1

代码设计

void Timer1Init(void)		//@11.0592MHz
{
	TMOD &= 0x0F;		//设置计数模式	GATE C/T^ M1 M0  // 0 1 0 1
	TMOD |= 0x50;		//设置计数模式 T1 方式1 16位定时器
	TL1 = 0;	//初值
	TH1 = 0;
	TF1 = 0;			//清除TF1标志
	ET1 = 1;//打开定时器T1
	TR1 = 1;			//定时器1开始计时
}

void Timer0_ISR() interrupt 1
{
	UI vFreqCnt;
	vFreqCnt++;
	if(vFreqCnt > 1000)
	{
		vFreqCnt = 0;
		TR1 = 0;	//关闭T1计数
		FreqCnt = TH1 * 256  + TL1;
		TH1 = 0;
		TL1 = 0;
		TR1 = 1;	//打开T1计数，继续下一轮
	}
}

显示处理:

NumDisSpare(FreqCnt);

void NumDisSpare(unsigned int vDisNum)
{
	if(vDisNum >= 1000)
	{
		SEG_DisBuf[0]  = vDisNum / 1000;
	}
	else
	{
		SEG_DisBuf[0] = 23;
	}
	if(vDisNum >= 100)
	{
		SEG_DisBuf[1]  = vDisNum / 100 % 10;
	}
	else
	{
		SEG_DisBuf[1] = 23;
	}
	if(vDisNum >= 10)
	{
		SEG_DisBuf[2]  = vDisNum / 10 % 10;
	}
	else
	{
		SEG_DisBuf[2] = 23;
	}
	SEG_DisBuf[3]  = vDisNum % 10;
}

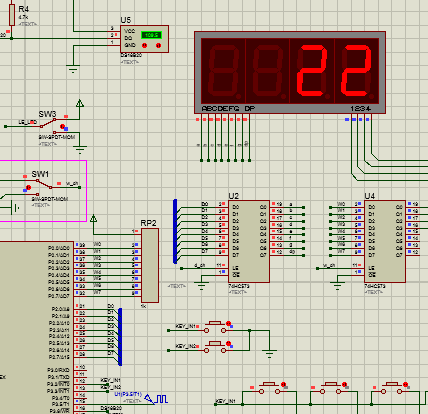

调试验证

时钟发生器20Hz

以上验证ok

---

总结

1.单位时间计数求频率的方式存在误差。来源于中断定时内代码时延,频率越高误差越小。T1目前最高65536Hz，若是要更高频率，需要分频处理
